UUGear Witty Pi 4 Mini

Mini HAT pro Raspberry Pi s hodinami reálného času a správou napájení.

Witty Pi Mini je přídavná deska, která do počítače Raspberry Pi přidává hodiny reálného času a správu napájení. Dokáže v daném čase provést definovanou sekvenci zapnutí a vypnutí počítače Raspberry Pi, a výrazně tak snížit spotřebu energie. Witty Pi 4 Mini je čtvrtá generace Witty Pi a má tyto vestavěné funkce:

Witty Pi 4 Mini dokáže definovat sekvenci zapnutí a vypnutí počítače Raspberry Pi a výrazně snížit spotřebu energie. Jedná se o čtvrtou generaci Witty Pi a má tyto zabudované tyto hardwarové prostředky:

• Vyhrazený teplotní senzor s rozlišením 0,125 °C.
• 8bitový mikrokontrolér AVR (MCU) s 8 KB programovatelné flash paměti.

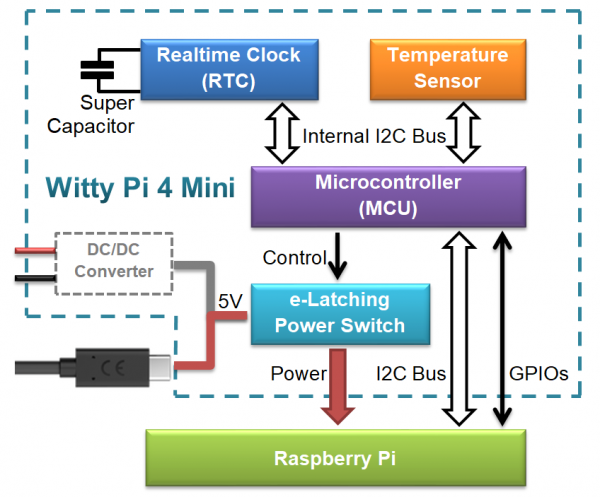

Witty Pi 4 Mini má velmi podobnou konstrukci jako Witty Pi 4, není však vybaven vestavěným DC/DC převodníkem a pro napájení RTC používá superkondenzátor. Na zadní straně má ale kontakty, které umožňují připájet DC/DC měnič (LDO nebo spínací DC/DC měnič).

Přesné hodiny reálného času a plánování zapnutí/vypnutí.

Hodiny reálného času (RTC) na počítači Witty Pi 4 jsou z výroby kalibrovány a firmware počítače Witty Pi 4 také provádí teplotní kompenzaci krystalu. Díky tomu je RTC velmi přesný a skutečná roční chyba je omezena na ±2 ppm. Když se Raspberry Pi spustí, čas uložený v RTC přepíše systémový čas. Díky tomu váš počítač Raspberry Pi zná správný čas i bez přístupu k internetu. Spuštění a/nebo vypnutí počítače Raspberry Pi můžete naplánovat, a vytvořit tak z něj zařízení s řízeným časem. Pomocí skriptu je navíc možné naplánovat i složitou sekvenci zapnutí/vypnutí počítače Raspberry Pi.

Plánování sekvence zapnutí/vypnutí pro Raspberry Pi je nejoblíbenější funkcí Witty Pi a je mimořádně užitečné pro systémy, které jsou napájeny z baterie. Tím, že se Raspberry Pi zapíná pouze v případě potřeby, vydrží baterie s nainstalovaným Witty Pi mnohem déle.

Zařízení s řízenou teplotou

Snímač teploty na počítači Witty Pi 4 Mini má rozlišení 0,125 °C. Údaje o teplotě se používají ke kompenzaci krystalu a zpřesnění RTC.

Akci spuštění nebo vypnutí lze vyvolat i po překročení dané teploty. Díky tomu můžete Raspberry Pi vypínat a zapínat podle teploty.

DC/DC měnič a elektronický spínač

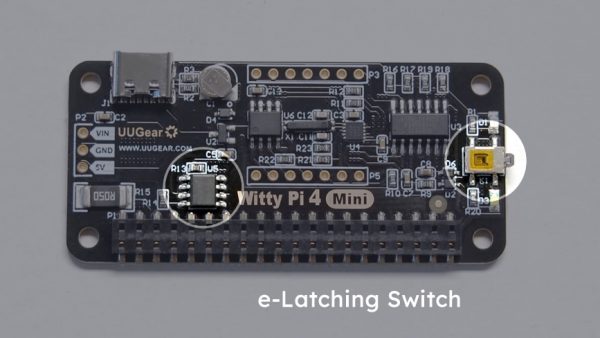

Witty Pi Mini zahrnuje vypínač s obvody automatického vypnutí, který podobně jako vypínač napájení na vašem PC zajistí správné a bezpečné vypnutí systému. Raspberry Pi díky němu můžete elegantně zapnout/vypnout jediným klepnutím na tlačítko. Software spuštěný na pozadí provede příkaz k vypnutí dříve, než dojde k přerušení napájení, čímž se zabrání poškození dat způsobenému tvrdým vypnutím systému.

Jediné I2C zařízení

Witty Pi 4 používá MCU k emulaci jednoho zařízení I2C s výchozí adresou 0x08, a také mapuje všechny registry I2C v hodinách reálného času a teplotním čidle jako virtuální registry I2C ve stejném zařízení. Ke všem registrům I2C v hodinách reálného času a v teplotním čidle můžete přistupovat prostřednictvím jediného zařízení I2C zařízením emulovaného pomocí Witty Pi 4 Mini.

Výhodou tohoto nového návrhu je, že Witty Pi 4 skrývá další zařízení I2C (hodiny reálného času, teplotní čidlo) a stává se jejich zástupcem pro komunikaci s Raspberry Pi. Protože adresu I2C používanou Witty Pi 4 lze změnit na libovolnou hodnotu, můžete se vždy vyhnout konfliktu I2C adres.

Podpora UWI

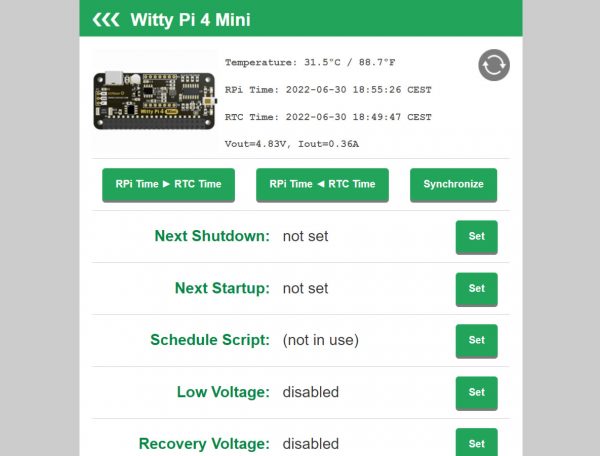

Witty Pi 4 je plně podporován rozhraním UWI (UUGear Web Interface), a můžete k němu přistupovat na jakémkoli zařízení, které má přístup k síti.

Instalace softwaru

Witty Pi 4 Mini používá stejný software jako Witty Pi 4. Pro instalaci softwaru Witty Pi 4 Mini stačí v počítači Raspberry Pi spustit tyto dva příkazy:

pi@raspberrypi:~ $ wget https://www.uugear.com/repo/WittyPi4/install.sh

pi@raspberrypi:~ $ sudo sh install.sh

Software a firmware počítače Witty Pi 4 je open source. Najdete ho na GitHub.

Specifikace

Podpora

• Witty Pi 4 Mini: Uživatelská příručka
• UUGear Web App
• Mikrokontrolér ATtiny841: Technický list
• Hodiny reálného času PCF85063A: Technický list
• Teplotní čidlo LM75B: Technický list
• Spínač MOSFET AO4620: Technický list

Obsah balení

• 1x Witty Pi 4 Mini
• 4x Plastový šroub M2,5 x 10 mm
• 4x 4mm plastová distanční podložka
• 4x Plastová matice M2,5
