UUGear Witty Pi 4
uHAT deska pro Raspberry Pi s hodinami reálného času a správou napájení.
VícePopis
UUGear Witty Pi 4
uHAT deska pro Raspberry Pi s hodinami reálného času a správou napájení.

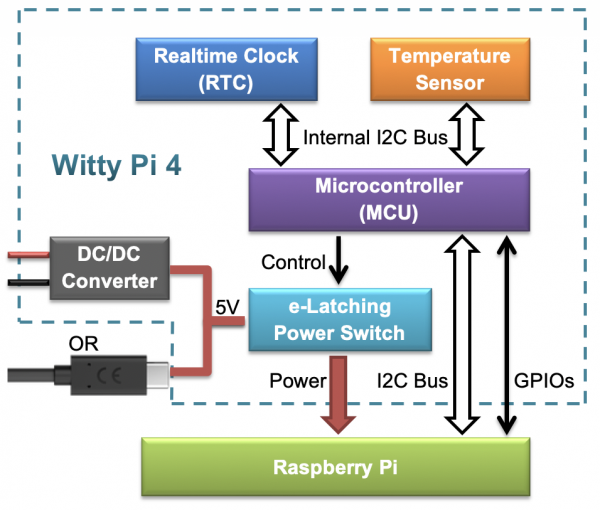

Witty Pi 4 dokáže definovat sekvenci zapnutí a vypnutí počítače Raspberry Pi a výrazně snížit spotřebu energie. Jedná se o čtvrtou generaci Witty Pi a má tyto zabudované tyto hardwarové prostředky:
- Z výroby kalibrované a teplotně kompenzované hodiny reálného času s přesností ±2 ppm.
- Vyhrazený teplotní senzor s rozlišením 0,125 °C.
- Vestavěný měnič DC/DC, který přijímá až 30 V DC.
- 8bitový mikrokontrolér AVR (MCU) s 8 KB programovatelné paměti flash.
Přesné hodiny reálného času a plánování zapnutí/vypnutí.
Hodiny reálného času (RTC) na počítači Witty Pi 4 jsou z výroby kalibrovány a firmware počítače Witty Pi 4 také provádí teplotní kompenzaci krystalu. Díky tomu je RTC velmi přesný a skutečná roční chyba je omezena na ±2 ppm. Když se Raspberry Pi spustí, čas uložený v RTC přepíše systémový čas. Díky tomu váš počítač Raspberry Pi zná správný čas i bez přístupu k internetu. Spuštění a/nebo vypnutí počítače Raspberry Pi můžete naplánovat, a vytvořit tak z něj zařízení s řízeným časem. Pomocí skriptu je navíc možné naplánovat i složitou sekvenci zapnutí/vypnutí počítače Raspberry Pi.
Plánování sekvence zapnutí/vypnutí pro Raspberry Pi je nejoblíbenější funkcí Witty Pi a je mimořádně užitečné pro systémy, které jsou napájeny z baterie. Tím, že se Raspberry Pi zapíná pouze v případě potřeby, vydrží baterie s nainstalovaným Witty Pi mnohem déle.
Zařízení s řízenou teplotou
Snímač teploty na počítači Witty Pi 4 má rozlišení 0,125 °C. Údaje o teplotě se používají ke kompenzaci krystalu a zpřesnění RTC.
Akci spuštění nebo vypnutí lze vyvolat i po překročení dané teploty. Díky tomu můžete Raspberry Pi vypínat a zapínat podle teploty.
DC/DC měnič a elektronický spínač
Deska je vybavena DC/DC měničem, který umožňuje napájet zařízení pomocí 6~30V zdroje. Své zařízení můžete také napájet napětím 5 V prostřednictvím USB-C konektoru.
Witty Pi dále zahrnuje vypínač s obvody automatického vypnutí, který podobně jako vypínač napájení na vašem PC zajistí správné a bezpečné vypnutí systému. Raspberry Pi díky němu můžete elegantně zapnout/vypnout jediným klepnutím na tlačítko. Software spuštěný na pozadí provede příkaz k vypnutí dříve, než dojde k přerušení napájení, čímž se zabrání poškození dat způsobenému tvrdým vypnutím systému.
Witty Pi 4 podporuje všechny modely Raspberry Pi, které mají 40pinový GPIO header, včetně A+, B+, 2B, Zero, Zero W, Zero 2 W, 3B, 3B+, 3A+ a 4B.
Pro nasazení Witty Pi na modely Zero/Zero W/Zero 2 je potřeba připájený 40pinový GPIO header.
Jediné I2C zařízení
Witty Pi 4 používá MCU k emulaci jednoho zařízení I2C s výchozí adresou 0x08, a také mapuje všechny registry I2C v hodinách reálného času a teplotním čidle jako virtuální registry I2C ve stejném zařízení. Ke všem registrům I2C v hodinách reálného času a v teplotním čidle můžete přistupovat prostřednictvím jediného zařízení I2C zařízením emulovaného pomcí Witty Pi 4.
Výhodou tohoto nového návrhu je, že Witty Pi 4 skrývá další zařízení I2C (hodiny reálného času, teplotní čidlo) a stává se jejich zástupcem pro komunikaci s Raspberry Pi. Protože adresu I2C používanou Witty Pi 4 lze změnit na libovolnou hodnotu, můžete se vždy vyhnout konfliktu I2C adres.
Podpora UWI
Witty Pi 4 je plně podporován rozhraním UWI (UUGear Web Interface), a můžete k němu přistupovat na jakémkoli zařízení, které má přístup k síti.
Instalace softwaru
Pro instalaci softwaru Witty Pi 4 stačí v počítači Raspberry Pi spustit tyto dva příkazy:
pi@raspberrypi:~ $ wget https://www.uugear.com/repo/WittyPi4/install.sh
pi@raspberrypi:~ $ sudo sh install.sh
Software a firmware počítače Witty Pi 4 je open source. Najdete ho na GitHub.
Specifikace
Witty Pi 4 | |
---|---|
Rozměry | 65 mm x 56 mm x 19 mm |
Hmotnost | 23 g (čistá hmotnost bez příslušenství) |
Mikrokontrolér | ATtiny841 |
Hodiny reálného času | PCF85063A, kalibrovány ve výrobě |
Snímač teploty | LM75B |
Baterie | CR2032 (pro udržování času při odpojeném napájení) |
Vstupní napájení | DC 5 V (přes konektor USB typu C) nebo DC 6 V~30 V (přes konektor XH2.54) |
Výstupní proud | až 3 A pro Raspberry Pi a jeho periferní zařízení |
Pohotovostní proud | ~ 0,5 mA |
Provozní prostředí | Teplota -30 °C ~ 80 °C Vlhkost 0~80 % RH, bez kondenzace, bez korozivních plynů |
Podpora
- Witty Pi 4: Uživatelská příručka
- UUGear Web App
- Mikrokontrolér ATtiny841: Technický list
- Hodiny reálného času PCF85063A: Technický list
- Snímač teploty LM75B: Technický list
- Měnič DC/DC MP4462: Technický list
- Spínač MOSFET AO4616: Technický list
Obsah balení
- 1x UUGear Witty Pi 4
- 1x Baterie CR2032
- 4x Měděný distanční sloupek M2,5 x 11 mm
- 8x Šroub M2,5
