UUGear Witty Pi 3 Mini

Witty Pi 3 Mini přidá Vašemu RPi RTC (DS3231SN) a správu napájení a navíc může definovat komplexní ON/OFF sekvenci pomocí jednoduchého skriptu.

Nový člen rodiny třetí generace Witty Pi, tentokrát ve tvaru pHAT. Witty Pi přidá Vašemu Raspberry Pi RTC (DS3231SN) a správu napájení. Pomocí jednoduchého skriptu můžete díky Witty Pi 3 definovat komplexní sekvenci ON / OFF. Witty Pi je kompatibilní se všemi modely Raspberry Pi se 40pinovým headerem.

Witty Pi 3 Mini pracuje se stejným softwarem jako Witty Pi 3. K instalaci softwaru stačí spustit na Raspberry Pi tyto dva příkazy:

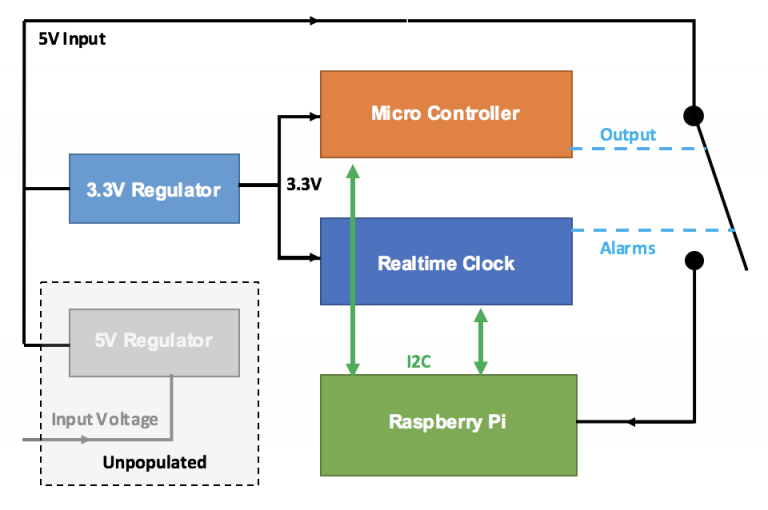

Witty Pi 3 Mini používá stejný RTC čip (DS3231SN) a stejný mikrokontroler (ATtiny841) jako Witty Pi 3. Největší rozdíl oproti Witty Pi 3 představuje absence regulátoru napětí LDO (LM29150). Absence regulátoru napětí usnadňuje integraci jiného DC/DC modulu do Witty Pi 3 Mini a zároveň také snižuje cenu tohoto modulu.

Narozdíl od Witty Pi 3, které využívá 3V knoflíkovou baterii jako zálohu v době bez napájení, Witty Pi 3 Mini používá pro tento účel super kondenzátor (0,08F nebo 80000uF) pro tento účel.

Vlastnosti

• Jediným kliknutím na spínač můžete elegantně zapnout/vypnout své Raspberry Pi.
• Po vypnutí systému je Raspberry Pi se všemi periferiemi kompletně odstřiženo od napájení.
• Raspberry Pi bude znát správný čas i bez připojení k internetu
• Raspberry Pi zná teplotu díky senzoru v RTC čipu.
• Můžete naplánovat zapnutí/vypnutí svého Raspberry Pi.
• Můžete dokonce napsat vlastní skript pro definování složité sekvence ON/OFF.
• Sledujte externí napětí a podle toho zapněte/vypněte Raspberry Pi.

Specifications

• Dimension: 65mm x 30mm x 4mm
• Weight: 8g (net weight)
• Micro Controller: ATtiny841 (datasheet)
• Realtime Clock: DS3231SN (datasheet)
• LED Indicator
  • Red LED: lights up when Raspberry Pi gets powered.
  • White LED: lights up for a few seconds when a shutdown command is received, or blinks when device is standing by.
• Connector
  • 20×2 surface-mounted header with 2.54 mm pitch and 2mm plastic height.
  • Micro USB female connector as 5V DC input.
  • Unpopulated 7-pin header for extension or integration.
  • Unpopulated 3-pin header/connector for VIN, GND and 5V.
• Time Keeping: Using 0.08F super capacitor as time keeping power source. Allows about 17 hours off-power time keeping.
• Power In: DC 5V (via micro USB). Possible to connect external DC/DC converter (not included) and also have VIN monitored.
• Output Current: Up to 2.5A for Raspberry Pi and its peripherals. If using external DC/DC converter, the output current is also limited by the capability of DC/DC converter.
• Standby Current: ~ 1mA
• Operating Temperature: -30℃~80℃
• Storage Temperature: -40℃~85℃
• Humidity: 0~80%RH, no condensing

Podpora

• Uživatelská příručka (EN)

Obsah balení

• 1x Witty Pi 3 Mini
• 4x M2.5 x 10mm plastové šrouby
• 4x 4mm spacer
• 4x M2.5 plastová matice
