V nabídce také novější verze Zero2Go Omini Rev2.

Zero2Go Omini

Malý a inteligentní doplněk napájení pro Raspberry Pi.

Zero2Go je rozšiřující deska ve velikosti pHAT (tedy stejné velikosti jako Raspberry Pi Zero), která může pracovat jako vstupní zdroj napájení pro Raspberry Pi.

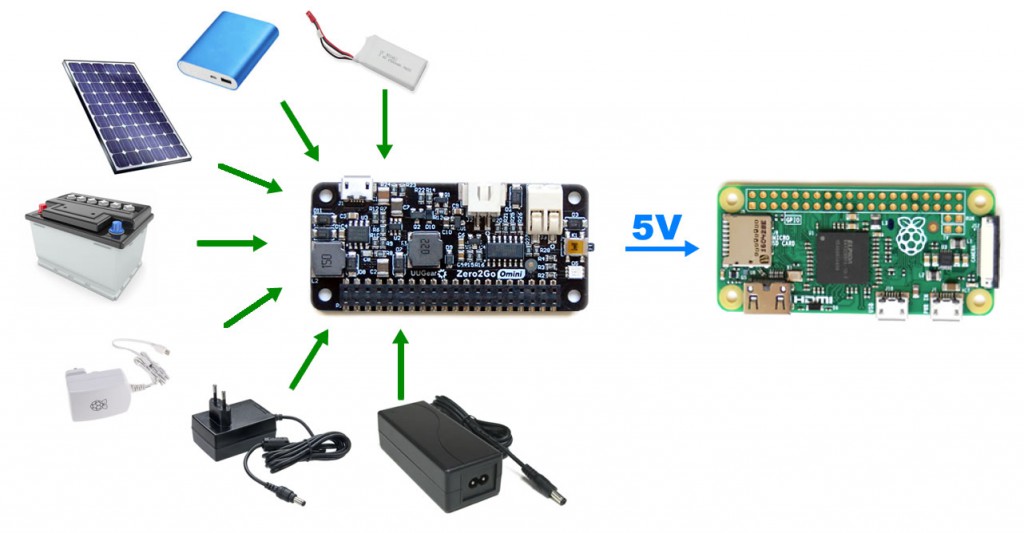

Zero2Go má poměrně široký rozsah vstupního napětí (3,5V-28V), takže je vhodné napájet vaše Raspberry Pi s power bankou, Li-Po baterií, solárním panelem, autobaterií nebo různými druhy napájecích adaptérů atd.

Můžete jej také nakonfigurovat jako UPS (pro více informací si přečtěte uživatelskou příručku). Poznámky: Zero2Go Omini nenabíjí připojenou baterii a možná budete potřebovat externí nabíjecí obvod.

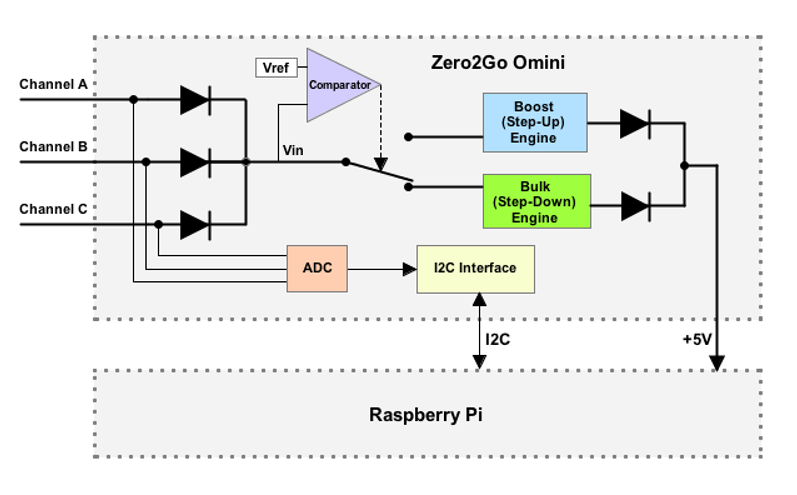

Jak to funguje? Níže vidíte zjednodušený diagram. Diagram ukazuje hlavní funkce Zero2Go Omini a pomůže Vám pochopit, jak Zero2Go Omini funguje. Je-li Vin nižší než 5,5 V, bude použit step-up engine; pokud je Vin 5,5V nebo vyšší, bude místo toho použit step-down engine. Zero2Go může automaticky přepínat mezi režimy step-up a step-down.

Vlastnosti

• Tři oddělené vstupní kanály (každý přijímá 3,5V-28V DC)
• Automatické zvýšení nebo snížení výkonu na 5V pro napájení Raspberry Pi.
• Vstupní kanál automatického přepínání (upřednostněn je ten s nejvyšším napětím).
• Zapněte/vypněte Raspberry Pi jedním stisknutím tlačítka.
• Po vypnutí plně snižuje výkon pro Raspberry Pi a všechny jeho USB periferie.
• Pokud OS přestane odpovídat, dlouhým stisknutím tlačítka vypnete napájení.
• Sledujte vstupní napětí na každém kanálu (díky softwaru).
• Vypněte Raspberry Pi, pokud je vstupní napětí pod nastavenou prahovou hodnotou.
• Obnovte Raspberry Pi, pokud vstupní napětí překročí nastavený práh.

Specifikace

• Dimension: 65mm x 30mm x 7.7mm
• Weight: 12g (net weight)
• Mainly Used Chips MCU:
  • ATtiny841 (datasheet)
  • DC-DC Bulk: MP4462 (datasheet)
  • DC-DC Boost: SDB628 (datasheet)
• LED Indicator: Three-color LED (red, green and blue)
• Interface:
  • Micro USB female connector for input channel A.
  • XH2.54-2P connector for input channel B.
  • Universal wire connector for input channel C.
  • 20×2 header (h=2mm) for connecting Raspberry Pi.
• Input:
  • Three separated channels (A, B, and C)
  • All accept DC 3.5V~28V
  • (5.5~7.0V is not recommended as the DC-DC bulk converter needs more dropout to work well)
• Output: Output 5V (±5%), maximum 2A
• Efficiency:
  • Up to 87% @ Step-Up mode
  • Up to 82% @ Step-Down mode
• Standby Current:
  • ~0.13mA @ Vin=3.5V
  • ~0.36mA @ Vin=12V
  • ~0.87mA @ Vin=28V
• Operating Temperature: -30℃~80℃ (-22°F~176°F)
• Storage Temperature: -40℃~85℃ (-40°F~185°F)
• Humidity: 0~80%RH, no condensing

Podpora

• Oficiální stránka produktu u výrobce
• Uživatelská příručka (EN)

Obsah balení

• 1x Board Zero2Go
• 4x 4mm plastový distanční sloupek
• 4x plastové šrouby M2.5
• 4x plastová matka M2.5
