I2C Switch

Hodnocení 0 z 5
Kód: ABE026
Značka: AB electronics
Skladem 5 kusů
349,00
288,43  bez DPH
Rpishop CLUB
Za nákup tohoto produktu získáte 3 bodů.
Více informací

4kanálový obousměrný switch řízený sběrnicí I2C je kompatibilní se všemi modely Raspberry Pi se 40pinovým GPIO konektorem.

Více

Popis

I2C Switch

4kanálový obousměrný switch řízený sběrnicí I2C je kompatibilní se všemi modely Raspberry Pi se 40pinovým GPIO konektorem.

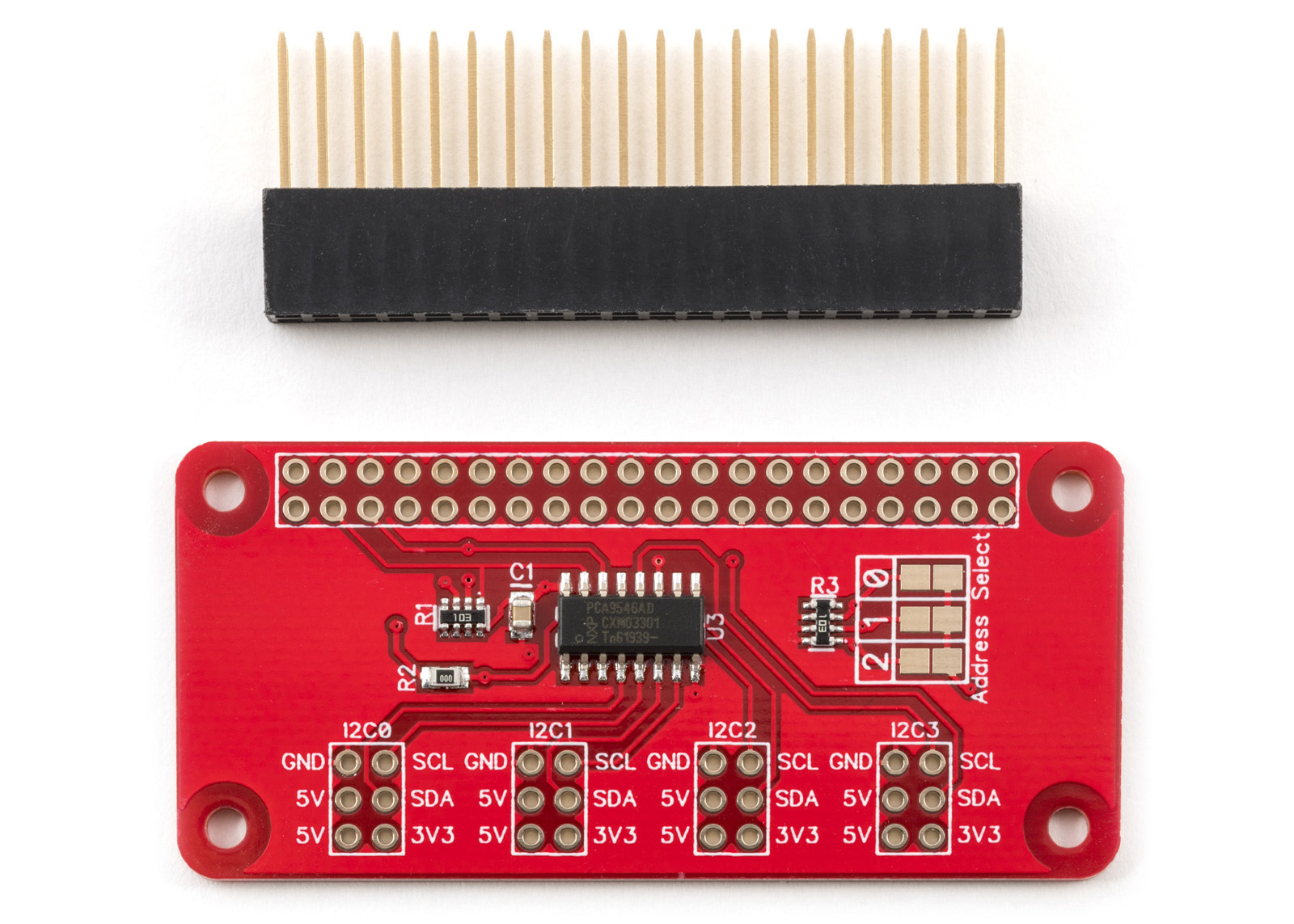

Přepínač lze bezpečně připevnit k počítači Raspberry Pi pomocí montážní sady.

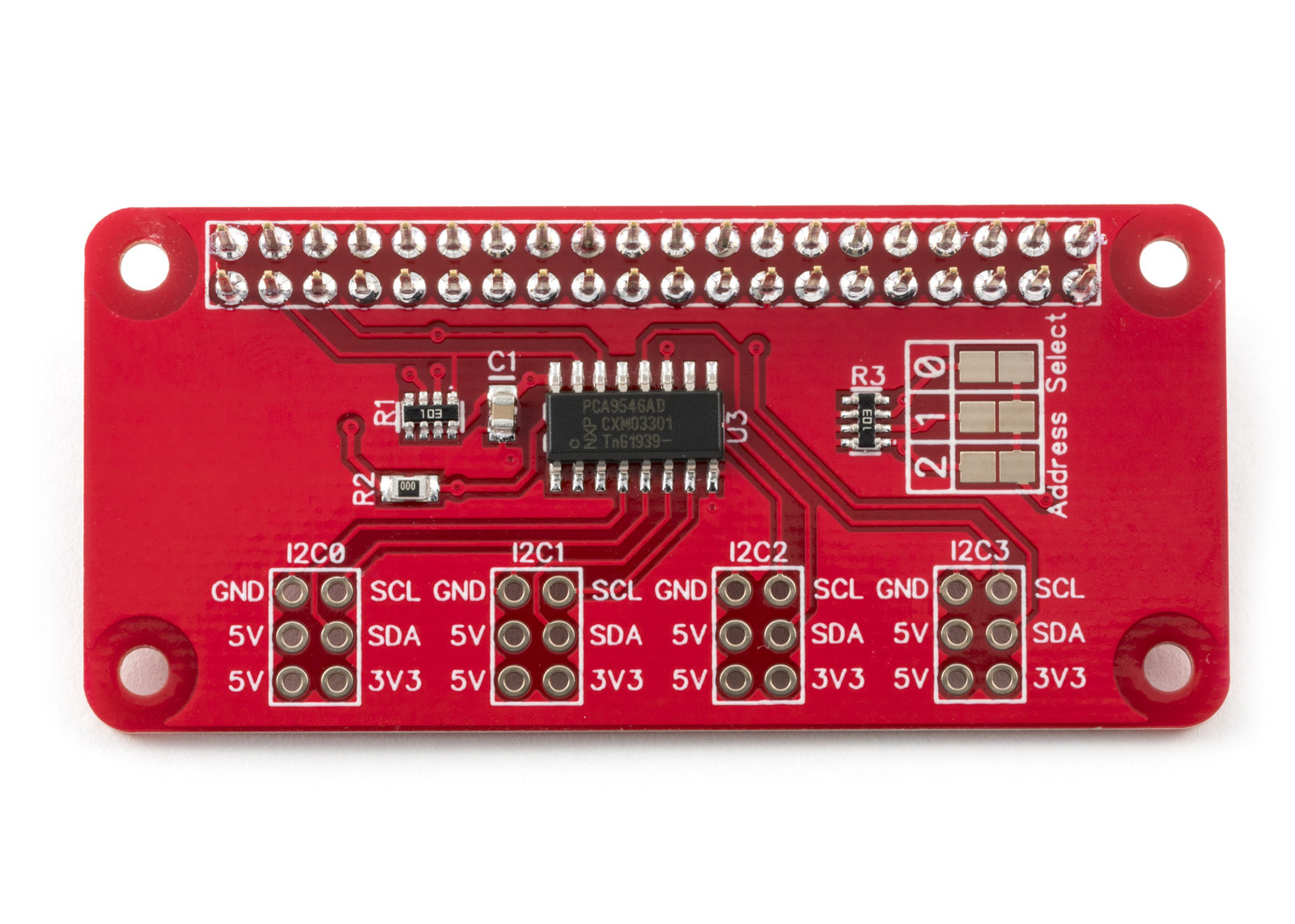

Základ I2C spínače tvoří řadič PCA9546A od společnosti NXP. Řadič PCA9546A zajišťuje čtyřnásobnou obousměrnou komunikaci mezi portem I2C na Raspberry Pi a všemi připojenými I2C zařízeními. Každý kanál lze samostatně povolit nebo zakázat, což umožňuje připojit k Raspberry Pi I2C zařízení se stejnou adresou.

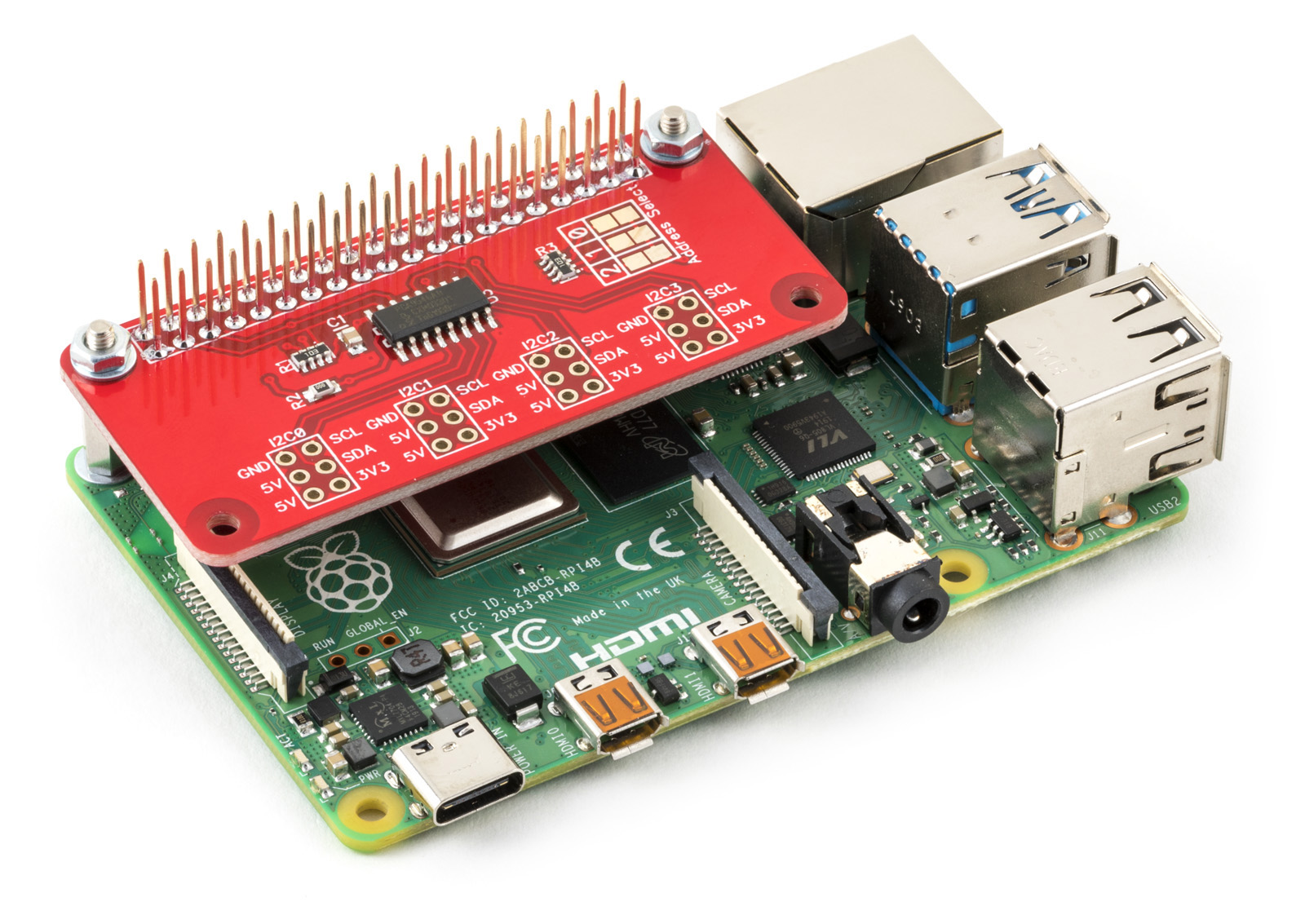

Napájení prostřednictvím hostitelského počítače Raspberry Pi pomocí GPIO portu a rozšířených pinů na GPIO konektoru umožňuje stohovat přepínač I2C spolu s dalšími rozšiřujícími deskami.

switch1

Každý kanál může pracovat s napětím 2,7 V, 3,3 V nebo 5 V, což vám umožňuje kombinovat na vašem Raspberry Pi I2C zařízení s různým napětím.

Na SDA a SCL piny každého kanálu je třeba připojit pull-up rezistory. Doporučujeme použít pro pull-up rezistory s hodnotou mezi 2,2K a 10K.

switch2

Rozložení vývodů pro každý kanál odpovídá prvním 6 vývodům na konektoru GPIO Raspberry Pi s 3,3 V, 5 V, ground, SDA a SCL.

Přepínač I2C podporuje taktovací frekvenci až 400 KHz.

Vývod resetování na PCA9546A je připojen ke GPIO 27 (pin 13) na headeru GPIO Raspberry Pi, což umožňuje obnovit stav, kdy se jedna z navazujících sběrnic I2C zasekne v nízkém stavu.

switch3

I2C Switch byl testován na následujících platformách:

  • Raspberry Pi Pico series
  • Raspberry Pi 1 Model A+/B+
  • Raspberry Pi 2 Model B
  • Raspberry Pi 3 Model A+/B/B+
  • Raspberry Pi 4 Model B
  • Raspberry Pi Zero
  • Raspberry Pi Zero W/Zero 2 W
  • Raspberry Pi Compute Module 4 IO
  • Orange Pi
  • Asus Tinker board
  • Odroid

Vlastnosti

  • Switch se 4 I2C kanály.
  • Výběr kanálu přes sběrnici I2C v libovolné kombinaci.
  • 3 adresové piny umožňující připojit na sběrnici I2C až 8 zařízení.
  • Převod napěťových úrovní mezi sběrnicemi: 2,7 V, 3,3 V a 5 V
  • Hodinová frekvence: 0 Hz až 400 kHz

Podpora

Obsah balení

  • 1x I2C Switch
