Micro bit breakout board určený pro micro:bit. Může vyvést GPIO port, sériový port, IIC port a SPI port na desce micro:bit.

Více

Popis

Elecfreaks Micro:bit Breakout Board (Octopus:bit)

Micro bit breakout board určený pro micro:bit. Může vyvést GPIO port, sériový port, IIC port a SPI port na desce micro:bit.

Micro bit breakout board

Micro bit breakout board je schopný vyvést port GPIO, sériový port, port IIC a port SPI na desce micro:bit. Největší předností Octopus:bit je, že umí přepínat elektrickou úroveň pro některé porty GPIO, díky čemuž je možné micro:bit přizpůsobit senzorům s napětím 5 V.

breakout2

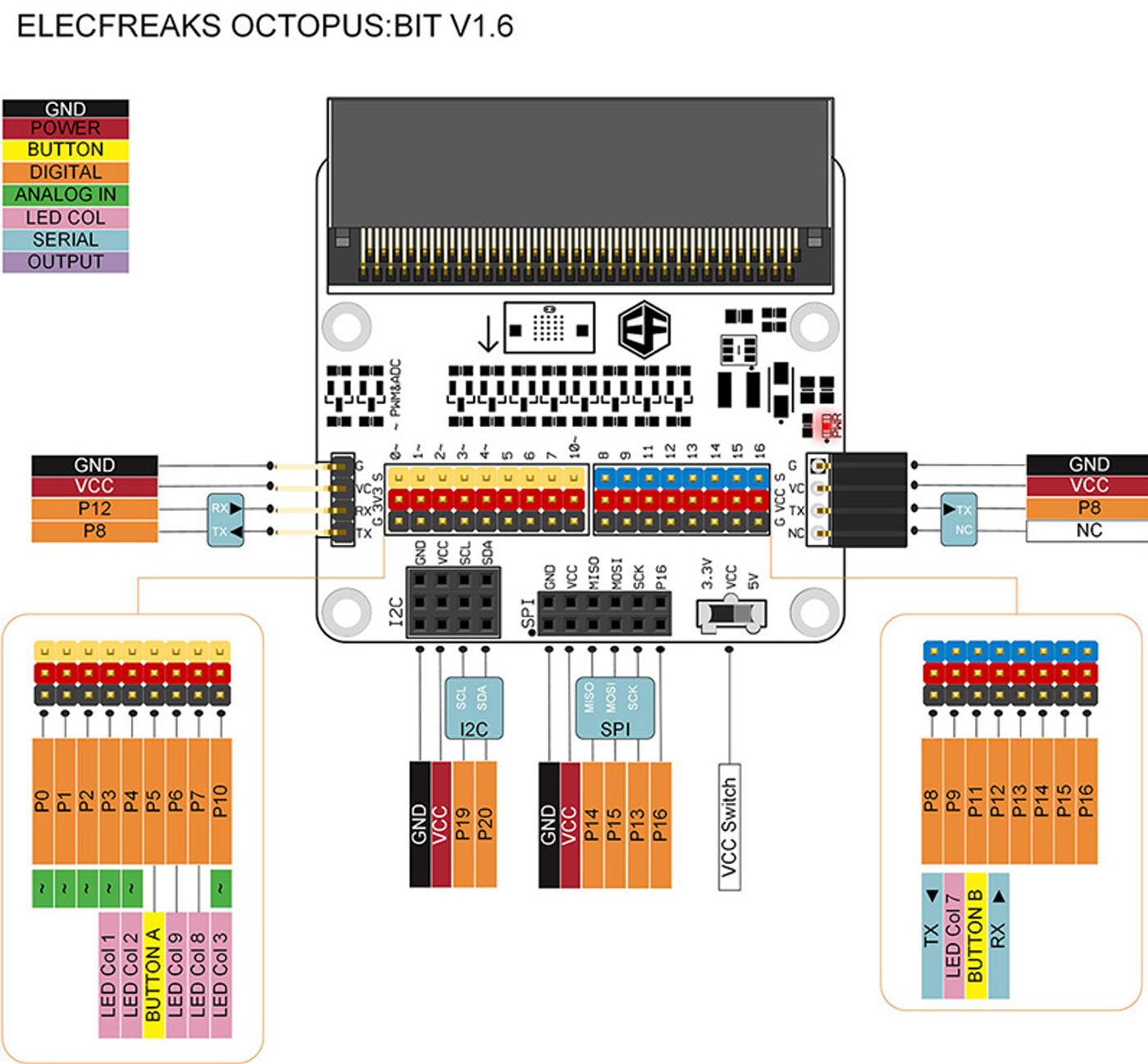

Piny a konektory

breakout3

Popis desky

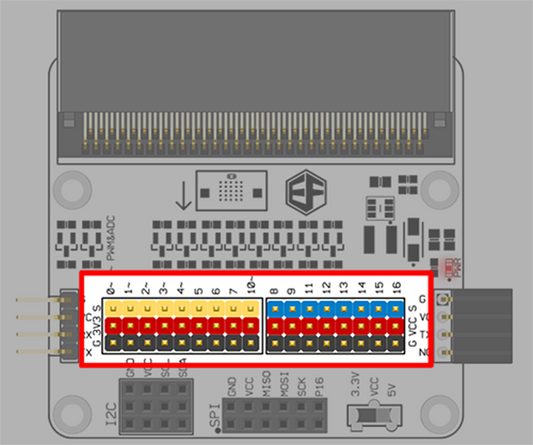

Standardní port GVS

breakout4

Mezi standardními GVS porty je pracovní napětí žluté části(P0 ~ P7, P10)3,3 V, zatímco pracovní napětí modré části(P8, P9, P11 ~ P16)může být posunuto mezi 3,3 V a 5 V pomocí přepínače napětí. Pod každým I/O portem jsou umístěny vývody pro VCC a GND. Tyto piny jsou odlišeny různými barvami, které umožňují snadné připojení rozšiřujícího modulu. Rozložení pinů je plně kompatibilní s produkty řady Octopus.

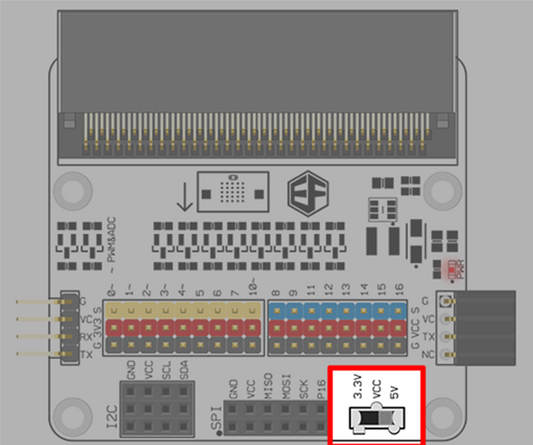

Přepínač napětí

breakout5

Posunutím tohoto přepínače můžeme měnit napětí modrých IO portů(P8, P9, P11~P16)mezi 3,3 V a 5 V. Pracovní rozsah přepínače napětí si můžete prohlédnout na obrázku níže:

breakout6

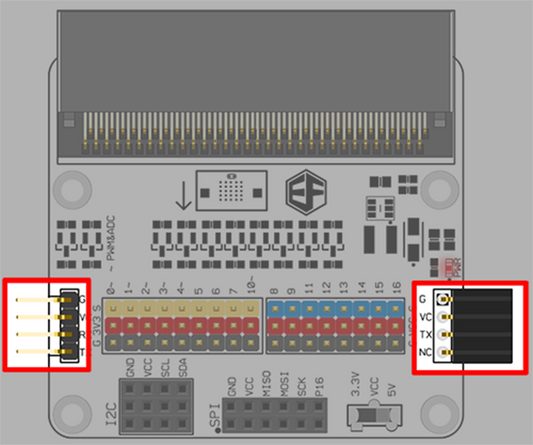

Sériový port

breakout7

Pracovní napětí sériového portu je možné posouvat mezi 3,3 V a 5 V pomocí přepínače napětí. Připojte TX k P8,RX k P12. Levé piny jsou obousměrný sériový port, na kterém může běžet vstup i výstup. Pravý záhlaví je jednosměrný výstupní sériový port.

POZNÁMKA: Abychom mohli tento port používat, musíme jej inicializovat podle programu uvedeného níže:

breakout8

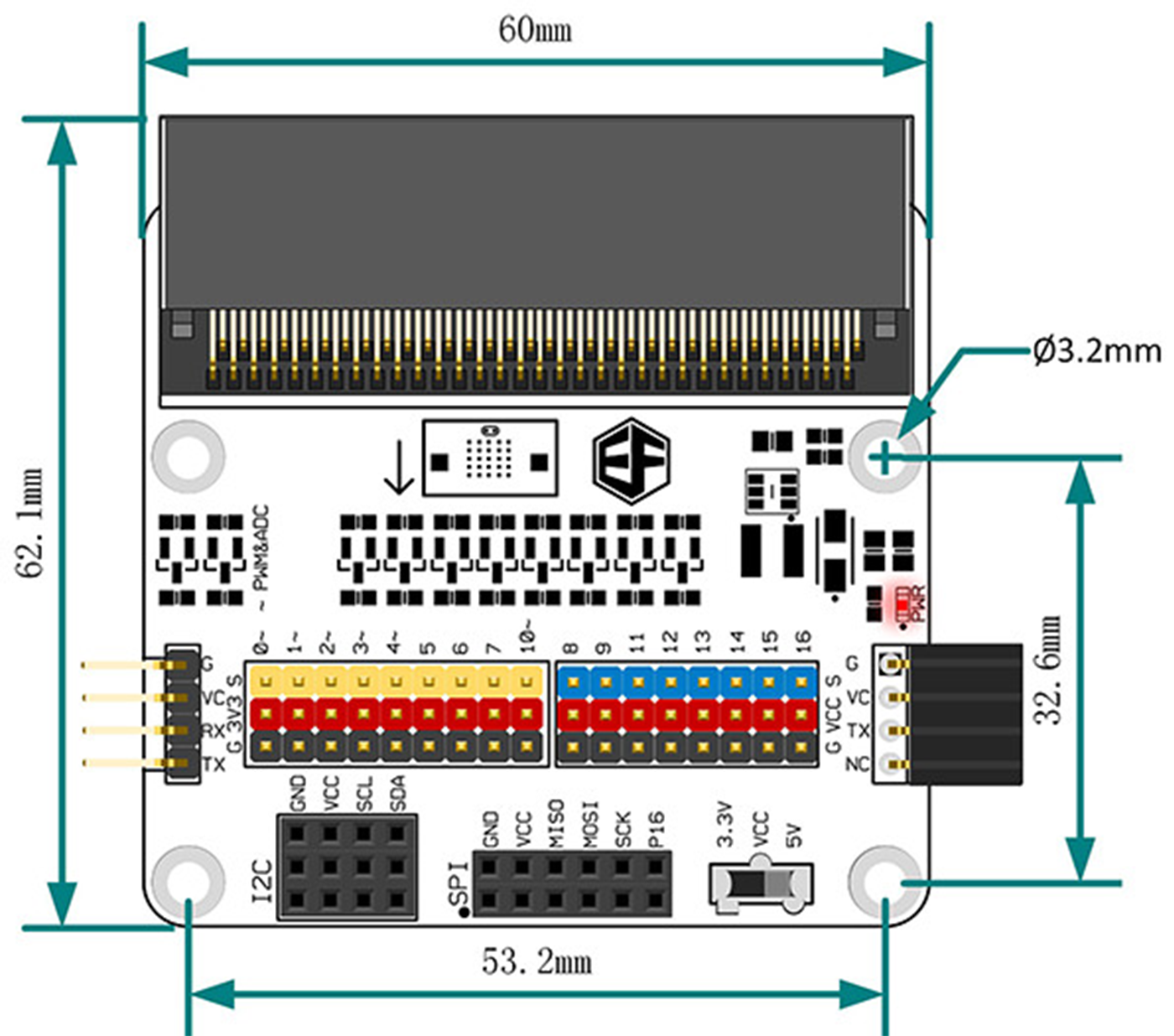

Rozměry

breakout9

Software

Příklad 1: Hudební vysílání

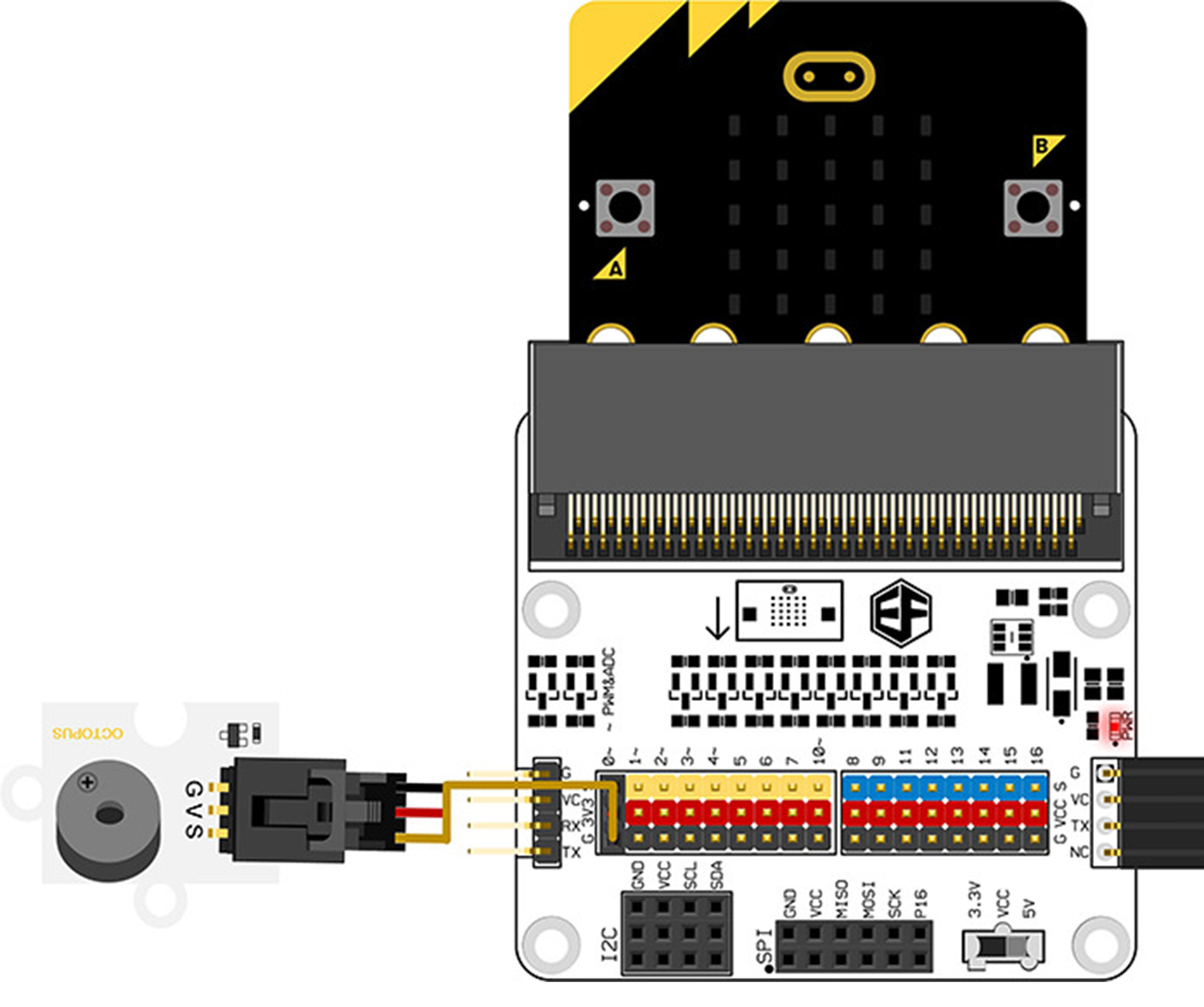

Připojení hardwaru

Připojte modul pasivního bzučáku k PO.

breakout10

Příklad kódu

breakout11

Celý program pro micro:bit si můžete stáhnout ZDE.

Aplikace

Breakout je vhodný pro všechny projekty, které vyžadují micro:bit GPIO. Může to být například výuka programování, vývoj chytrých zařízení a další.

Vlastnosti

  • vstupní napětí: 3,3 V(napájení z okrajového konektoru micro:bit)
  • rozšiřuje všechny porty GPIO (P0 ~ P16, P19 ~ P20)
  • pod každým I/O portem jsou vývody pro VCC a GND. Tyto piny jsou odlišeny různými barvami, což vám umožní snadno připojit rozšiřující modul
  • rozložení pinů je plně kompatibilní s produkty řady Octopus
  • s modulem pro zvýšení napětí můžete pomocí přepínače napětí posunout pracovní napětí P8, P9, P11~P16 mezi 3,3 V a 5 V
  • vyvedený sériový port, port I2C a port SPI, z nichž I2C může připojit 3 kanály zařízení I2C a SPI může připojit 2 kanály zařízení SPI
  • k dispozici pro přímou komunikaci přes sériový port mezi dvěma rozbočovacími deskami

Podpora

Obsah balení

  • 1 x micro bit breakout board (Octopus:bit)
