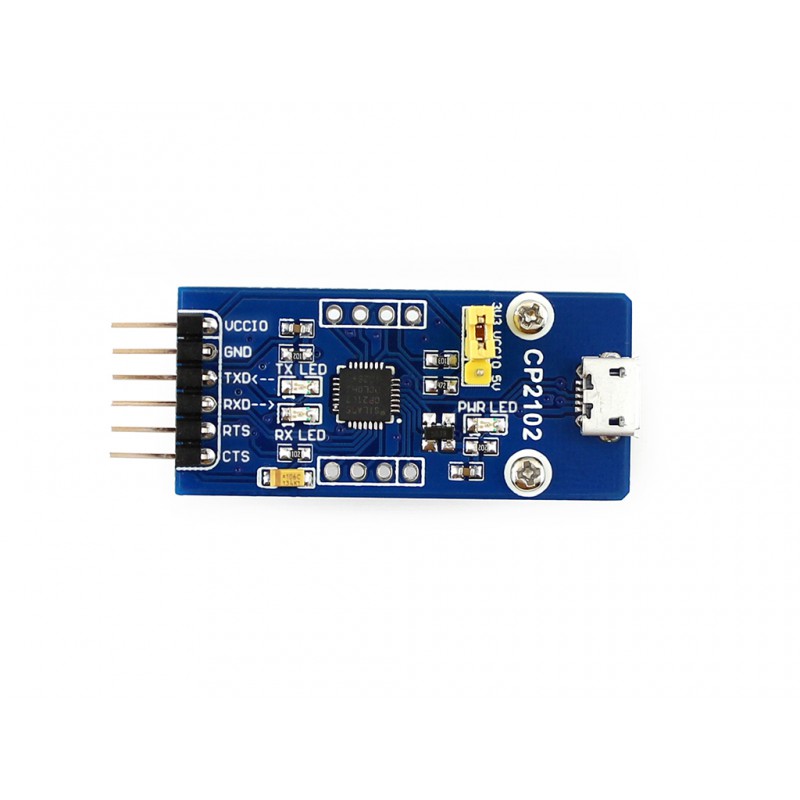

Waveshare CP2102 USB UART board (micro)
Rozšiřující modul s vestavěným jednočipovým můstkem z USB na UART: CP2102.
VícePopis
Waveshare CP2102 USB UART board (micro)
Rozšiřující modul s vestavěným jednočipovým můstkem z USB na UART: CP2102.
CP2102
- Jednočipový přenos dat z USB na UART
- Nejsou potřeba žádné externí rezistory, není potřeba žádný externí krystal.
- Resetovací obvod a regulátor napětí na čipu.
- Integrovaný 1024bitový EEPROM.
- Řidič funkcí USB
- Vyhovuje specifikaci USB 2.0; plnou rychlostí (12 Mbps).
- Stavy pozastavení USB podporované pomocí pinů SUSPEND.
- UART
- Všechny signály handshaking a modemového rozhraní.
- Podporované datové formáty:
- Datové bity: 5, 6, 7 a 8
- Stop bity: 1, 1,5 a 2
- Parita: lichá, sudá, žádná parita
- Přenosové rychlosti: od 300 b/s do 1 Mb/s
- 576B přijímací vyrovnávací paměti.
- 640B vysílací vyrovnávací paměti.
- Podporováno hardwarové nebo X-On/X-Off handshaking.
- Podpora znaků událostí.
- Ovladače zařízení virtuálního COM portu
- Windows 8/7/Vista/Server 2003/XP/2000
- MAC OS-X/OS-9
- Linux 2.40 nebo vyšší
- Podpora ovladače USBXpress Direct
- Windows 7/Vista/Server 2003/XP/2000
- Windows CE
- Rozsah teplot
- –40 až +85 °C
Použití
V případě práce s MCU:
- VCCIO: výstup 3,3 V nebo 5 V (modul je napájen z USB, propojka na desce by měla být zkratována na 3,3 V nebo 5 V)
- GND: připojuje se k GND
- TXD: připojuje se k MCU.RX (směr signálu: MCU.RX << CP2102 << PC.TX)
- RXD: připojuje se k MCU.TX (směr signálu: MCU.TX >> CP2102 >> PC.RX)
- RTS: připojuje se k MCU.CTS (směr signálu: MCU.CTS << CP2102 << PC.RTS)
- CTS: připojuje se k MCU.RTS (směr signálu: MCU.RTS >> CP2102 >> PC.CTS)
Poznámka: K dispozici jsou příklady VCP a programová knihovna ovladače USBXpress.
Vlastnosti
- Podporuje Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11…
- Podpora výstupního napětí: 5 V nebo 3,3 V
- Integrované ochranné zařízení USB: SP0503
- 3 LED diody: TXD LED, RXD LED, POWER LED
- Piny dostupné na pinheader: TXD, RXD, RTS, CTS
- Další piny jsou přístupné na vyvrtaných otvorech, snadno se připojují k uživatelské aplikaci (existují samostatné headery).
Rozměry
Podpora
Obsah balení
- 1x CP2102 USB UART board (micro)
- 2x 4pinový male konektor
- 2x 4pinový female konektor
- 1x speciální 6pinová propojka
