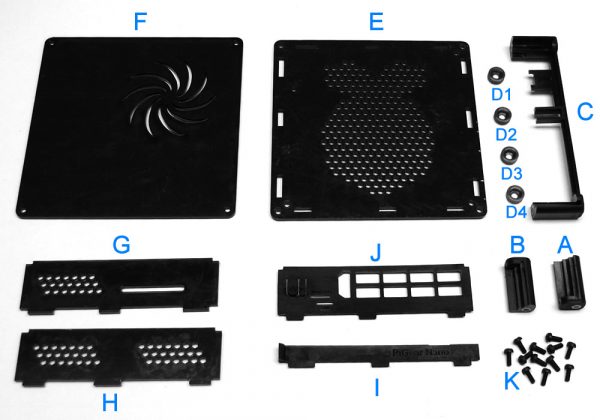

Spodní, horní, pravý a levý panel (E, F, G a H) jsou vyrobeny z laserem řezaného akrylu a jejich povrch je pěkně lesklý. Při výrobě ostatních dílů (A, B, C, D1 – D4, I a J) byla využita tzv. stereolitografie, což je technologie SLA 3D tisku. V balení dále najdete 12 plastových M3 šroubků (K). Díly A, B a C jsou opatřeny plastovými distančními podložkami typu M3.

case2

Průvodce montáží krok za krokem

Před zahájením montáže nainstalujte na PiGear Nano 4 distanční sloupky (M3 x 8 mm) a zajistěte je měděnými šrouby M3.

install1

Pomocí pinzety nebo nehtu odlepte ochranné membrány z obou stran obou akrylových desek (E, F, G a H).

install2

Položte spodní část zadního panelu (I) na spodní panel (E) a vložte tři nožičky části I do tří otvorů na spodním panelu. Pokud si nejste jisti, kam přesně má být díl I umístěn, najděte na spodním panelu ikonku maliny. Díl I by měl být umístěn nad listy maliny. Umístěte PiGear Nano na spodní panel a poté jej připevněte ke spodnímu panelu pomocí 4 plastových šroubů (K). Správné sestavení si zkontrolujte podle obrázku a všimněte si, že směr je obrácený: spodní část zadního panelu je nyní na obrázku vpředu.

install3

Přední panel (J), levý panel (H) a pravý panel (G) nasaďte na spodní panel. Kombinace slotů a nožiček jsou jedinečné, takže v tomto kroku se nemusíte bát, že uděláte chybu.

install4

Mezi panely umístěte dva distanční sloupky (A a B). Sloupek A by měl být vlevo a sloupek B vpravo, jak je znázorněno na obrázku níže:

install5

Opatrně zařízení otočte a pomocí plastových šroubů M3 nainstalujte nožičky (D1 a D2) pod sloupek A a sloupek B. Šroub by měl projít spodním panelem a upevnit stojinu zasazenou v pilíři.

install6
