UUGear Nano-ITX 2GB 8GB eMMC Raspberry Pi CM4 carrier board

Kromě průmyslových aplikací je možné Nano-ITX použít také jako kancelářský počítač, rodinné multimediální centrum, herní konzoli a mnoho dalšího.

Carrier board je kompatibilní se všemi modely Raspberry Pi Compute Module 4 (s eMMC nebo bez něj).

Instalace softwaru

Chcete-li nainstalovat software PiGear Nano, spusťte ve svém domovském adresáři tento příkaz:

pi@raspberrypi ~ $ wget https://www.uugear.com/repo/PiGearNano/installPiGearNano.sh

Pokud je váš počítač Raspberry Pi připojen k internetu, okamžitě stáhne z webových stránek skript a ve vašem domovském adresáři se poté zobrazí skript “install.sh”. Pak stačí tento skript & sudo:

pi@raspberrypi ~ $ sudo sh installPiGearNano.sh

Pro spuštění skriptu budete muset použít sudo, protože se pokusí změnit soubor /boot/config.txt (nejprve provede zálohu). Software bude nainstalován do adresáře “pgnano” a také bude nainstalováno/aktualizováno webové rozhraní UUGear (UWI) do adresáře “uwi”.

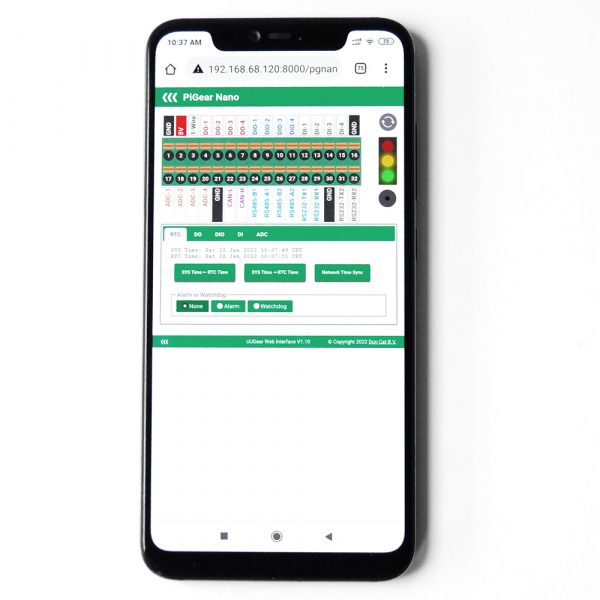

Po instalaci softwaru je třeba Raspberry Pi restartovat, aby server UWI běžel na pozadí. S výchozí konfigurací byste měli mít přístup k PiGearNano přes UWI na adrese http://raspberrypi:8000/pgnano/. Pokud váš počítač Raspberry Pi nepoužívá název hostitele raspberrypi nebo tento název hostitele není ve vašem síťovém prostředí resolvovatelný, musíte upravit soubor uwi.conf v adresáři “uwi” tak, aby obsahoval skutečnou IP adresu vašeho počítače Raspberry Pi.

Vlastnosti

• RPi CM4: 2GB RAM, 8GB eMMC, no Wi-Fi (CM4002008)
• Síťový gigabitový ethernetový konektor RJ45
  • Rozhraní MINI PCIE LTE/4G/GPRS
  • Vestavěný slot pro kartu SIM
• USB
  • 8x konektor USB 3.0 typu A
  • Konektor USB 2.0 typu C (pro flashování CM4 nebo napájení desky)
• Analogové a digitální I/O
  • 4x 18bitový vstup ADC
  • 4x digitální vstup
  • 4x digitální výstup
  • 4x konfigurovatelné digitální I/O
• Signálové rozhraní
  • 2x RS232
  • 2x RS485
  • CAN
  • Kabelové rozhraní
• Úložiště
  • Rozhraní NVME SSD M.2
  • Slot pro kartu Micro SD (pouze pro Compute Module 4 Lite)
• Displej
  • Konektor HDMI typu A
  • Rozhraní MIPI DSI
• Kamera: rozhraní MIPI CSI
• Ostatní
  • RTC: hodiny reálného času (s náhradním kondenzátorem pro udržování času mimo napájení)
  • Bzučák
  • Indikátor napájení
  • Programovatelný LED indikátor
  • Rozhraní 5V ventilátoru (konektor PH2.0)
  • Tlačítko napájení (s prodlužovacím konektorem)
  • Tlačítko resetování (s prodlužovacím konektorem)
• Napájení: DC 7 V ~ 30 V (s ochranou proti přepólování), nebo DC 5 V (přes konektor USB typu C)
• Klidový proud: ~ 1 mA
• Rozměry: 12 x 12 cm
• Hmotnost: 150 g
• Provozní prostředí
  • Teplota: -30 °C ~ 80 °C (-22 °F ~ 176 °F)
  • Vlhkost: 0 ~ 80 % RH, bez kondenzace
  • Bez korozivních plynů

Podpora

• Uživatelská příručka

Obsah balení

• 1x UUGear PiGear Nano carrier board
• 1x Chladič 6 x 6 x 5 (pro čip VL805 na zadní straně desky)
• 4x Stojánek M3x8
• 4x Šroub M3
• 3x Šroub M2
• 5x Krytka drátové propojky 2,54-2P
