1 Wire Pi Zero

Komunikační deska podporující protokol 1-Wire®.

1-Wire® port na 1 Wire Pi Zero je založen na můstku DS2482-100 mezi I2C a 1-Wire®. DS2482-100 zajišťuje obousměrnou konverzi mezi I2C portem na Raspberry Pi a připojeným 1-Wire® (slave) přístrojem. Elektrické špičky na 1-Wire® portu eliminuje ochranná ESD dioda. Připojení k 1-Wire® portu je možné skrz konektor RJ-12 nebo kontakty na desce. Součástí podpory je návod, jak nastavit a používat 1-Wire® port společně s Raspberry Pi (v angličtině).

1 Wire Pi Zero je napájeno z Raspberry Pi, prostřednictvím GPIO sběrnice. Zvýšené piny u přídavného nástavce umožňují stohování dalších rozšiřujících karet. Na desce je i 5V I2C port s vyrovnávací pamětí.

Deska má i 5V vstup, umožňující volitelně doplnit externí napájení, pro snížení zátižení Raspberry Pi. Zvolíte-li externí napájení, rozpojte na propojku s 5V sběrnicí Raspberry Pi - kontakty POWER.

Podrobný návod, jak nastavit OWFS s 1 Wire Pi a 1 Wire Plus (v angličtině) sepsal Jack Creasey, autor knihy Raspberry Pi Essentials.

Vlastnosti

• Hostitelské rozhraní 1-Wire® na I2C s ochrannou diodou ESD.
• Stohovatelné společně s jinými Raspberry Pi deskami
• 5V I2C port s vyrovnávací pamětí
• Externí 5V napájecí vstup pro napájení 1-Wire® rozhraní (vyžaduje rozpojení propojky POWER)
• Výběr I2C adresy dle propojení kontaktů AD0 a AD1

Podpora

• Schematic

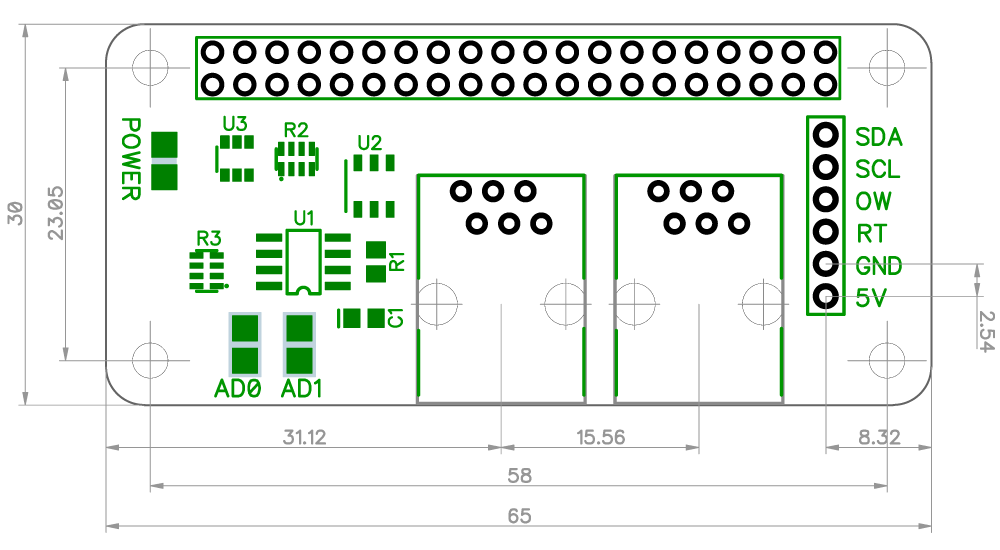

• Mechanical Drawings
• DS2482S (1-Wire Interface)
• GitHub
• Configuring and using the 1-Wire port on your Raspberry Pi
• 1 Wire with DS18S20 digital thermometer
• OWFS with I2C support on Raspberry Pi
• PCB Header Assembly Jig

Přiložený female header vyžaduje pájení. Vyrobte si jednoduchý stojánek, který desku během pájení skvěle podrží.

Raspberry Pi Zero není součástí balení.

Obsah balení

• 1 Wire Pi Zero
• Female header
• Konektor RJ-12
