IO Zero 32

32kanálová digitální rozšiřující deska založená na 16bitovém I/O expandéru PCA9535 od NXP, určená pro použití s Raspberry Pi.

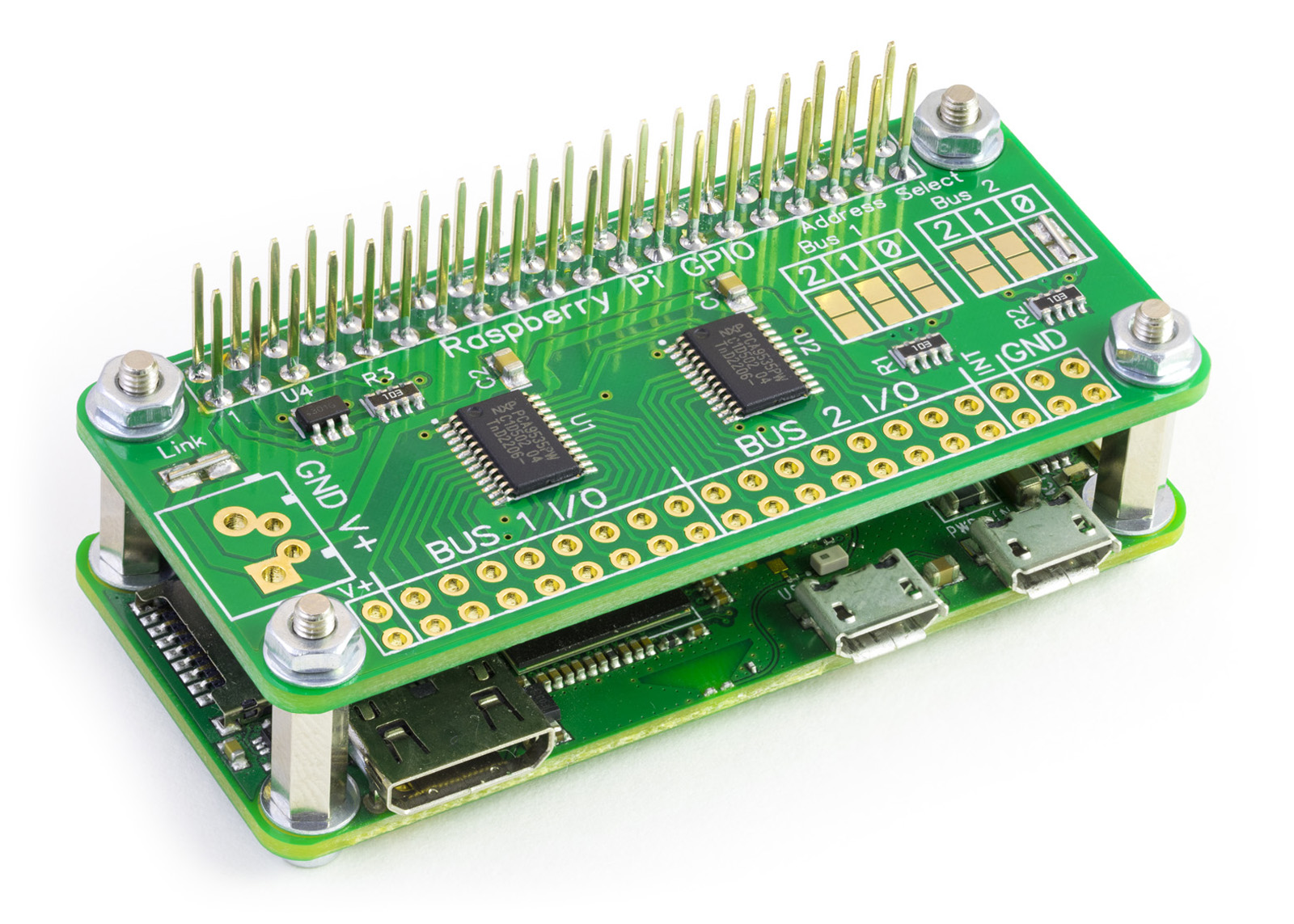

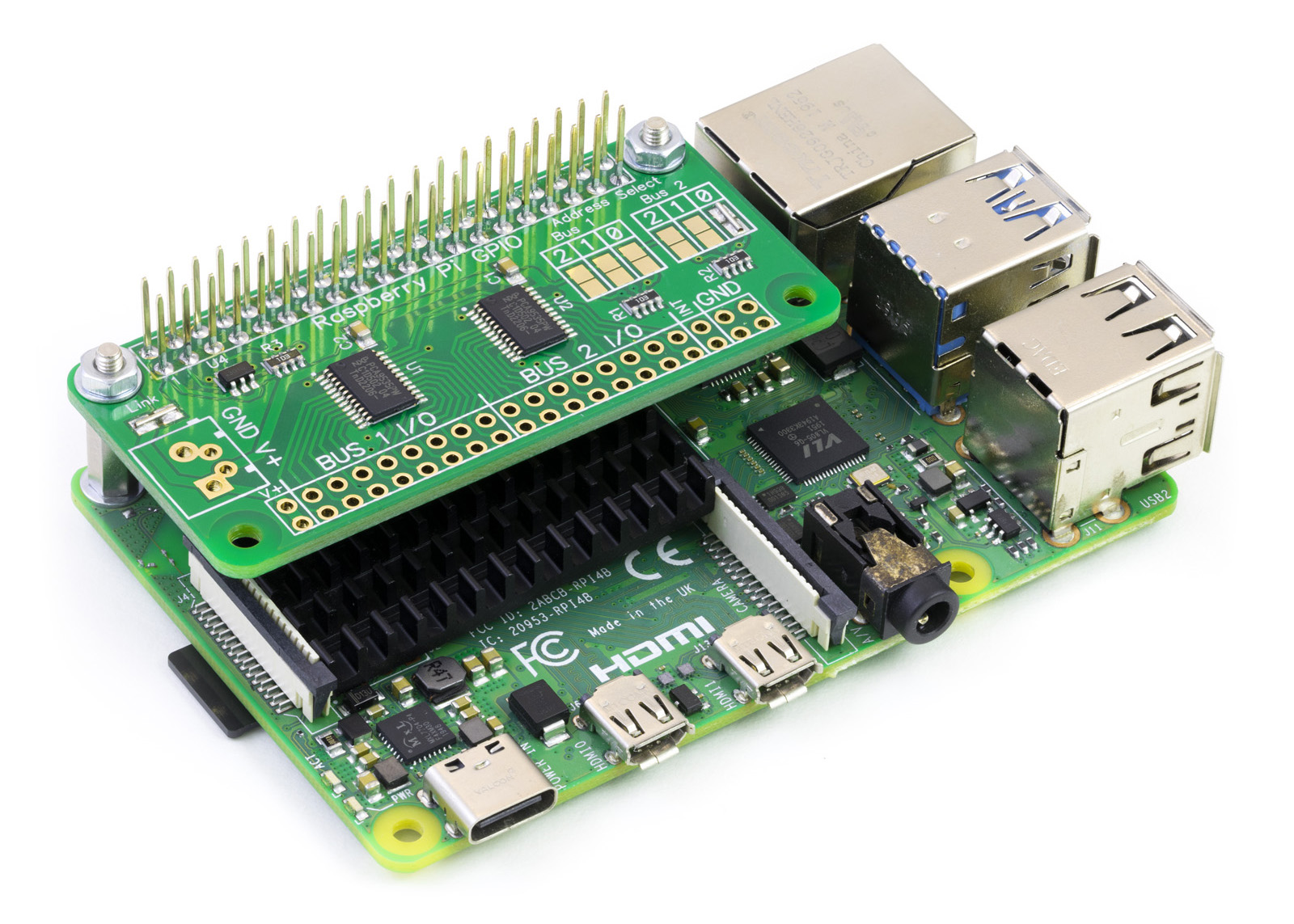

Deska je vybavena dvojicí expandérů PCA9535, které umožňují připojit k Raspberry Pi až 32 digitálních vstupů nebo výstupů. IO Zero 32 je napájena pomocí GPIO portu prostřednictvím hostitelského počítače Raspberry Pi. Rozšiřující piny na GPIO konektoru umožňují IO Zero 32 stohovat spolu s dalšími rozšiřujícími deskami.

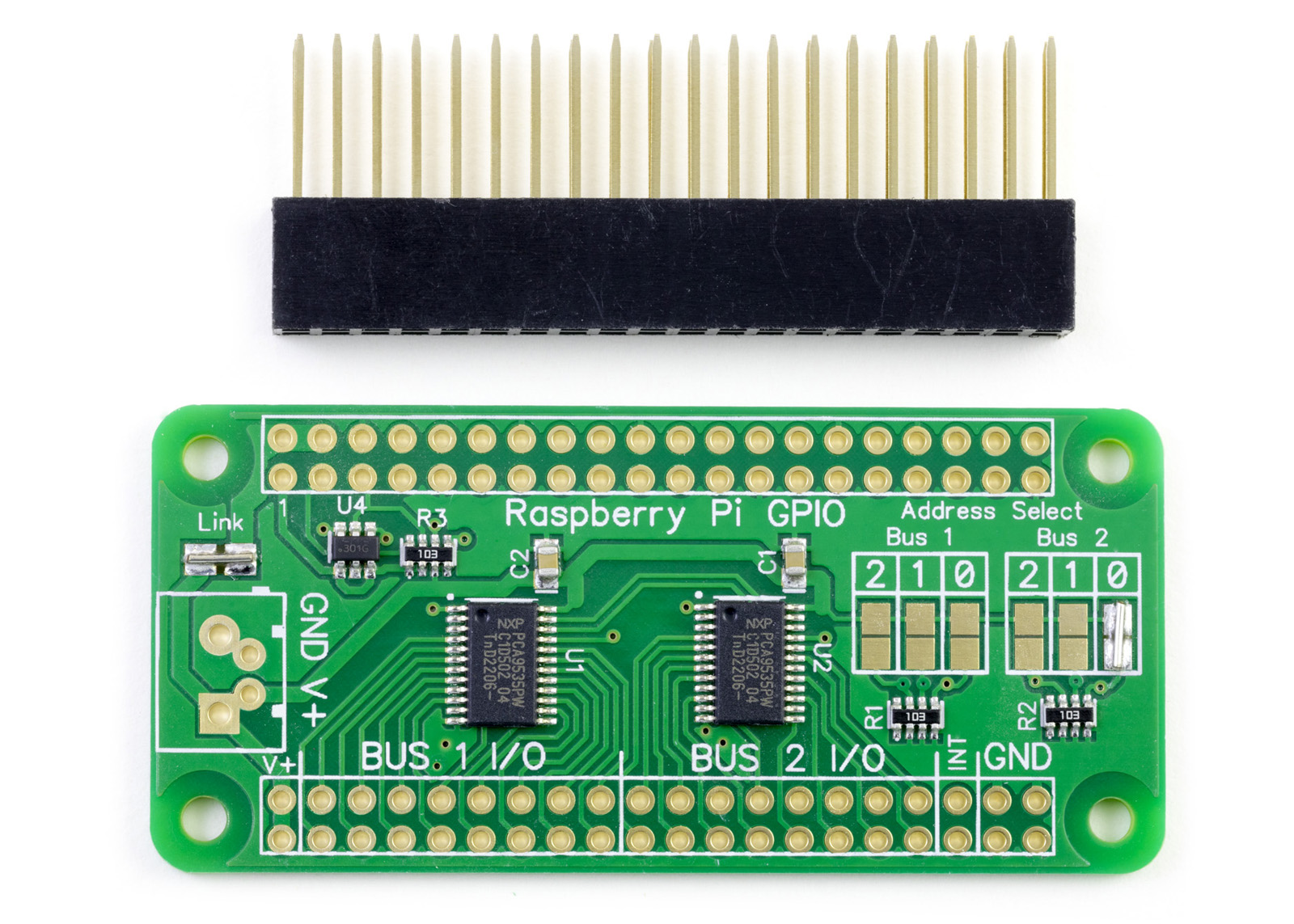

Adresní I2C bity lze volit pomocí pájených propojek na desce. PCA9535 podporuje až 8 různých I2C adres, takže se dvěma PCA9535 zařízeními na každé IO Zero 32 desce můžete na jeden počítač Raspberry Pi naskládat až 4 IO Zero 32 desky, čímž získáte až 128 I/O portů.

Videonávod k sestavení

IO Zero 32 zahrnuje vstupní napěťový port, který lze od Raspberry Pi oddělit pomocí izolačního pájecího můstku. Můstek je na desce plošných spojů označený jako “Link”. K napájení IO Zero 32 tedy můžete použít samostatný zdroj vysokého proudu, čímž se sníží zatížení Raspberry Pi. Při použití externího napájecího zdroje podporuje IO Zero 32 napětí v rozsahu 3,3 V až 5 V. Vstupní napěťový port je kompatibilní s 5mm šroubovacími svorkami.

Chcete-li IO Zero 32 používat s Raspberry Pi externě, musíte piny 3,3 V (Pin 1), SDA (Pin 3), SCL (Pin 5) a GROUND (Pin 6) z GPIO headeru Raspberry Pi připojit k odpovídajícím pinům na IO Zero 32. Pokud nepoužíváte externí napájecí zdroj, je třeba připojit také 5V pin.

Programovací knihovny a dema

Pro IO Zero 32 jsou k dispozici knihovny Python, C, C++, Node.js a .Net Core. Všechny knihovny si můžete stáhnout z github.

Vlastnosti

• 32 digitálních vstupů/výstupů.
• Ovládání přes port I2C počítače Raspberry Pi.
• Stohování až 4 desek IO Zero 32 na jednom počítači Raspberry Pi.
• Adresy I2C jsou volitelné pomocí pájecích můstků.
• Externí napěťový vstup 3,3 V až 5 V s izolační pájecí propojkou.
• Založeno na PCA9535 od NXP.
• Vývody přerušení – výstupy přerušení s otevřeným odtokem se spouštějí při změně stavu vstupního vývodu.
• Registr inverze polarity pro konfiguraci polarity dat vstupního portu.
• Vdd (při odpojení od 5V GPIO pinheaderu): 3,3V – 5,5V
• Všechny digitální vstupy a výstupy: 0 – Vdd
• Maximální výstupní proud pro jednotlivé I/O piny: 50 mA
• Maximální celkový proud pro jednu skupinu I/O (1 zařízení PCA9535): 50 mA: 160 mA
• Maximální proud přerušení: 3 mA

Podpora

• Github knihovny
• 3D CAD model
• Technický list
• Příklady v jazyce Python
• Příklady v jazyce C
• Příklady v jazyce C++
• Příklady v jazyce Node.js

Obsah balení

• 1x IO Zero 32
