Serial Pi Plus

Přehled

Serial Pi Plus je komunikační deska podporující sériový protokol RS232.

Port RS232 je připojen k portu UART na Raspberry Pi pomocí rozhraní MAX3232. IC MAX3232 převádí 3,3V UART port na napětí RS232, což umožňuje komunikaci se zařízeními kompatibilními s RS232 přes sériový kabel DB9 nebo pomocí kabelu s nulovým modemem. Deska umožňuje přístup k terminálu s linuxem na Raspberry Pi pomocí aplikace terminál. K portu RS232 lze přistupovat přes port DB9 nebo přes pájecí body na desce.

Na desce je také řada otvorů s roztečí 2,54 mm s přípojkami na 3,3 V a 5 V, které vám umožňují zapojit na desce další jednoduché obvody.

Pamatujte, že na Raspberry Pi můžete použít pouze jednu desku Serial Pi. Při stohování s jinými deskami doporučujeme umístit Serial Pi do horní části stohu kvůli výšce konektoru DB9.

Připojení k portu RS232

Abyste mohli používat Serial Pi Plus na Raspberry Pi 3 nebo Raspberry Pi Zero W, musíte použít nejnovější vydání Raspbian Jessie a deaktivovat vestavěný Bluetooth, potřebné změny konfigurace najdete na stránce “Knowledge Base”.

Port RS232 na Serial Pi je přístupný přes zástrčku DB9 nebo pájecí body na desce. Zásuvka DB9 je nakonfigurována jako hlavní zásuvka, jakou najdete na stolních počítačích a umožňuje vám připojit externí sériová zařízení pomocí standardního kabelu RS232.

Specifikace

Rychlosti a specifikace vstupů

• Napájecí napětí: 3,3V až 5,5V
• Logické napětí na portu UART: 3,3V
• Maximální rychlost přenosu dat: 250 kbits/s
• Rozsah vstupního napětí RS232: -25V až +25V
• Rozsah výstupního napětí RS232: -13,2V až +13,2V

Schéma

Kliknutím stáhnete schéma v PDF.

3D CAD Model

Serial Pi Plus – 3D CAD soubor (formát STEP)

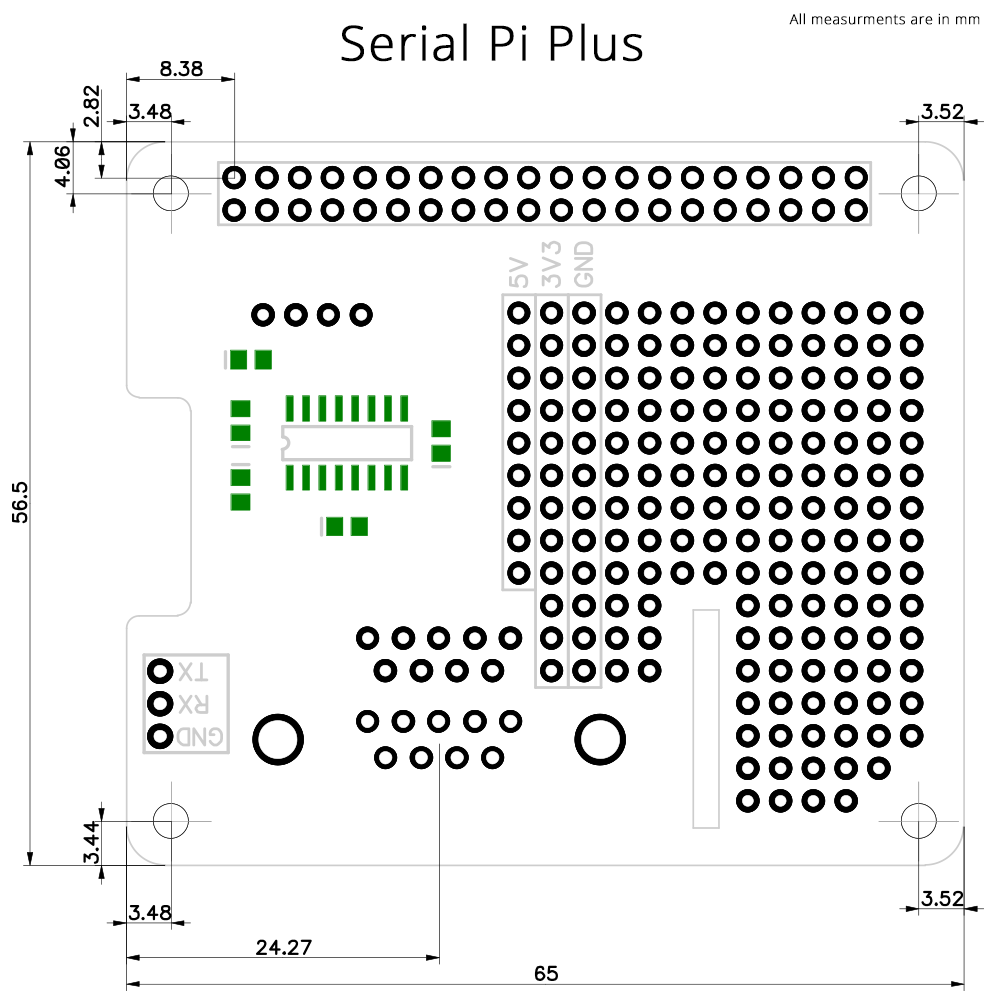

Mechanické výkresy

Stáhnout obrázek

Pájení

Serial Pi Plus je dodáván s nepájeným 40pinový GPIO konektorem a DB9 konektorem.

Před použitím Serial Pi Plus budete muset na desku oba konektory sami připájet. Doporučujeme nejprve připájet 40pinový GPIO konektor, a až pak konektor DB9.

Abychom vám pájení usnadnili, navrhli jsme pájecí držák, který si můžete stáhnout a vytisknout.

Podívejte se na videozáznam celého procesu:

Pájecí držák

Stáhnout a vytisknout náš pájecí držák pro podepření desky při pájení konektorů.

RS232 konektor

Konektor DB9 při pohledu zepředu na Serial Pi Plus.

Použití portu RS232 pro připojení terminálu

Port RS232 lze použít pro připojení vzdálených terminálů na Raspberry Pi, což umožňuje vzdálený přístup a ovládání bez nutnosti ethernetového připojení. Chcete-li připojit Serial Pi ke stolnímu počítači, budete muset použít kabel nulového modemu. Níže je uvedeno schéma zapojení pro výrobu kabelu nulového modemu. Podrobnosti o konfiguraci komunikace RS232 na Raspberry Pi najdete ve znalostní databázi.

Kabel nulového modemu

Kompatibilita

Abyste mohli používat Serial Pi Plus na Raspberry Pi 3, 3+ a 4, musíte použít nejnovější vydání Raspbian a deaktivovat vestavěný Bluetooth, potřebné změny konfigurace najdete na stránce “Knowledge Base”.

Datasheets

Ti MAX3232E
