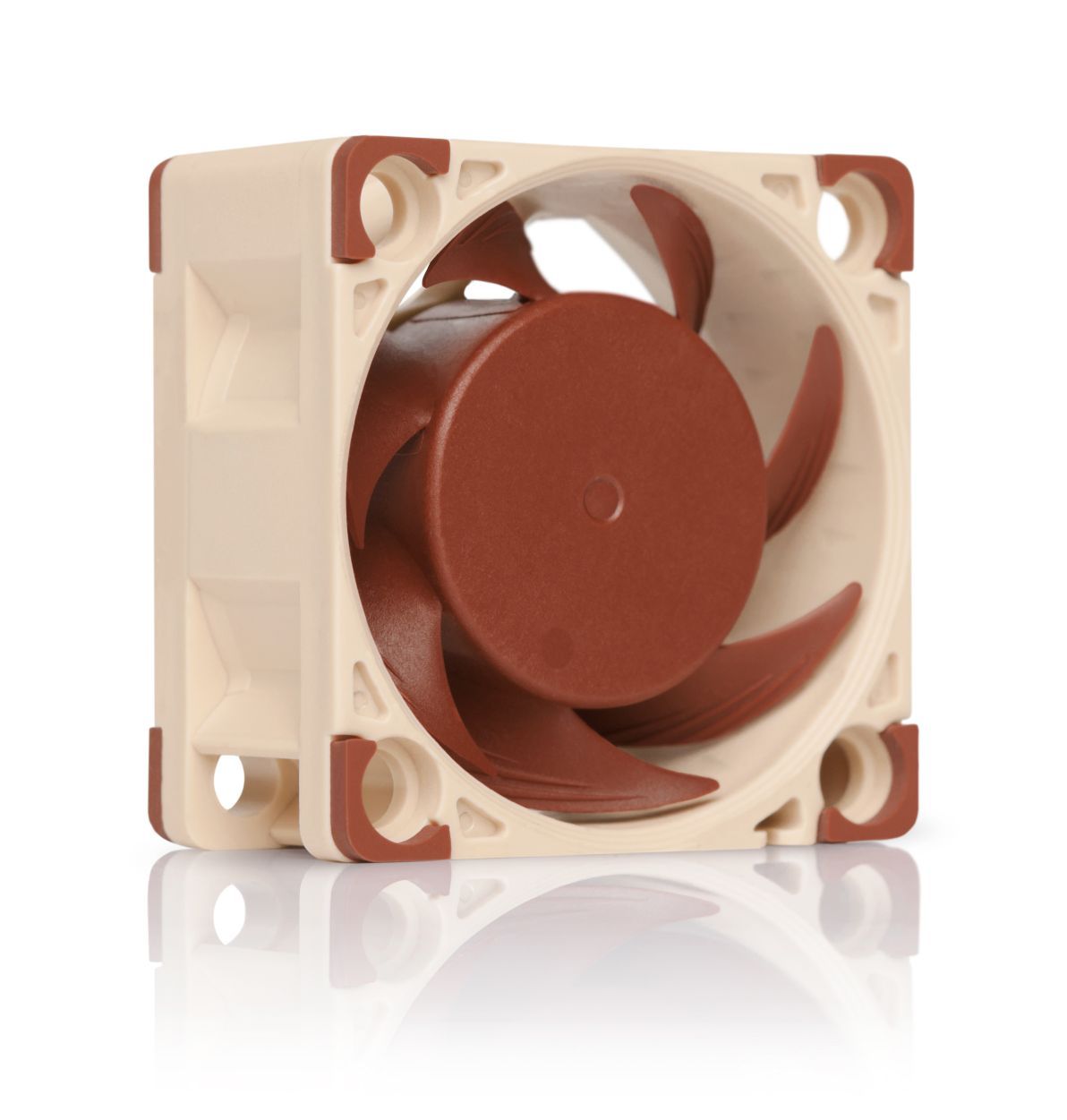

Noctua NF-A4x20 5V PWM

Kvalitní, výkonný a spolehlivý ventilátor, ideální pro všechny vaše projekty.

Velikost 40 x 20 mm

V porovnání s oceňovaným ventilátorem Noctua NF-A4x10 je NF-A4x20 rozměrově dvakrát silnější, což umožňuje zvýšit výkon statického tlaku. Tato vlastnost činí NF-A4x20 ideálním pro náročné aplikace s vysokým průtokovým odporem.

5V PWM verze

Mnoho zařízení, jako jsou síťová nebo úložná řešení, používá 5voltové 40mm ventilátory s PWM regulací otáček. Díky stejnému provoznímu napětí, podpoře PWM a přiložené sadě adaptérů OmniJoin™, která je kompatibilní s proprietárními headery ventilátorů, je NF-A4x20 5V PWM ideální pro náhradu hlučných nebo porouchaných 5V 40mm ventilátorů s PWM.

Ochrana proti přepólování

Vzhledem k tomu, že mnoho zařízení využívajících 5V ventilátory má proprietární konektory a dokumentace seřazení pinů nemusí být k dispozici, je ventilátor vybaven integrovanou diodou pro ochranu polarity. Díky tomu nehrozí žádné nebezpečí, pokud jej omylem připojíte s opačnou polaritou.

Kanálky pro zrychlení průtoku

Lopatky větráčku NF-A4x20 jsou na sací straně vybaveny kanálky pro zrychlené proudění. Tento systém urychluje proudění vzduchu, snižuje separaci proudění na straně sání, a tím vede k lepší účinnosti a nižšímu hluku při víření.

Rám AAO

Rámy AAO (Advanced Acoustic Optimisation – pokročilá akustická optimalizace) jsou vybaveny integrovanými antivibračními podložkami a dalšími prvky, které vylepšují výkonnost a snižují hlučnost ventilátoru.

Stepped Inlet Design

Technologie Stepped Inlet Design společnosti Noctua přidává do přívodu turbulenci, která usnadňuje přechod z laminárního proudění na turbulentní, což snižuje tónový hluk při sání, zlepšuje proudění a zvyšuje sací výkon, zejména v prostředí s omezeným prostorem.

Mikrostruktury vnitřního povrchu

Technologie, kdy je potlačeno oddělování proudění ze sací strany lopatek, což vede ke snížení hluku a zlepšení účinnosti proudění vzduchu a tlaku.

Integrované antivibrační podložky

Speciální podložky vyrobené z mimořádně měkkého silikonu minimalizují přenos drobných vibrací, a to při zachování plné kompatibility se všemi standardními montážními systémy a sponami ventilátorů používanými na chladičích.

Integrovaný obvod PWM s SCD

Ventilátor podporuje plně automatickou regulaci otáček PWM a využívá speciální PWM IC NE-FD1 společnosti Noctua, který integruje technologii Smooth Commutation Drive (SCD). Díky plynulejším momentovým impulzům potlačuje SCD hluk při spínání PWM, a tak je ventilátor při nízkých otáčkách tišší.

Sada adaptérů OmniJoin™

Mnoho zařízení se 40mm ventilátory používá proprietární headery ventilátorů, proto je NF-A4x20 dodáván se sadou adaptérů Noctua OmniJoin™. Stačí odstřihnout kabel původního ventilátoru, připevnit jej k adaptéru pomocí dodaných kabelových konektorů a můžete NF-A4x20 připojit k proprietárním headery ventilátorů!

Rozsáhlé možnosti kabeláže

Krátký 20cm primární kabel ventilátoru minimalizuje riziko nepřehledné kabeláže. 30cm prodlužovací kabel poskytuje v případě potřeby větší dosah. Pro automatické řízení je možné připojit 4pólový y-kabel druhého ventilátoru ke stejnému headeru PWM ventilátoru.

Ložisko SSO2

NF-A4x20 5V PMW je dále vybaven optimalizovanou verzí proslulého a léty prověřeného ložiska druhé generace SSO společnosti Noctua. U ložiska SSO2 je zadní magnet umístěn blíže k ose, což zajišťuje ještě lepší stabilizaci, přesnost a odolnost.

Vlastnosti

• Velikost: 40x40x20 mm
• Vzdálenost otvorů pro upevnění: 32×32 mm
• Konektor: 4-pin
• Ložiska: SSO2
• Tvar lopatek: A-Series with Flow Acceleration Channels
• Technologie rámu: AAO (Advanced Acoustic Optimisation)
• Minimální rychlost otáček (PWM, +/-20%): 1100 RPM
• Maximální průtok vzduchu: 9,4 m3/h
• Maximální akustický hluk: 14,9 dB(A)
• Příkon: 0,5 W
• Rozsah napětí: 5 V
• MTTF: > 150.000 h

Podpora

• Instalační příručka (PDF)
• Technický list (PDF)

Obsah balení

• NF-A4x20 5V PWM Premium Fan
• 4-pinový Y-kabel
• 30cm prodlužovací kabel
• OmniJoin adaptér set
• NA-AV3 antivibrační úchyty
• Šroubky pro připevnění ventilátoru
