Shelly Pill - Kompaktní USB-C modul pro senzory (Wi-Fi, Bluetooth)
Pill od Shelly je malý modul s Wi-Fi a Bluetooth pro připojení senzorů a nízkonapěťových zařízení. Napájí se přes USB-C a umožňuje snadnou automatizaci i monitoring.
VícePopis
Pill od Shelly je malý modul s Wi-Fi a Bluetooth pro připojení senzorů a nízkonapěťových zařízení. Napájí se přes USB-C a umožňuje snadnou automatizaci i monitoring.
The Pill by Shelly je miniaturní nízkonapěťový modul určený pro chytré instalace, monitoring a automatizaci. Díky malým rozměrům jej lze umístit i do omezených prostor, například za panely, do rozvaděčů nebo do různých zařízení.
Napájí se pomocí USB-C při napětí 5 V. Podporuje připojení různých senzorů a periferií pro měření teploty, vlhkosti, napětí nebo digitálních vstupů a výstupů.
Zařízení funguje také jako Bluetooth brána pro zařízení Shelly BLU. Umožňuje jednoduché propojení bez složité kabeláže a bez potřeby dalšího hubu.

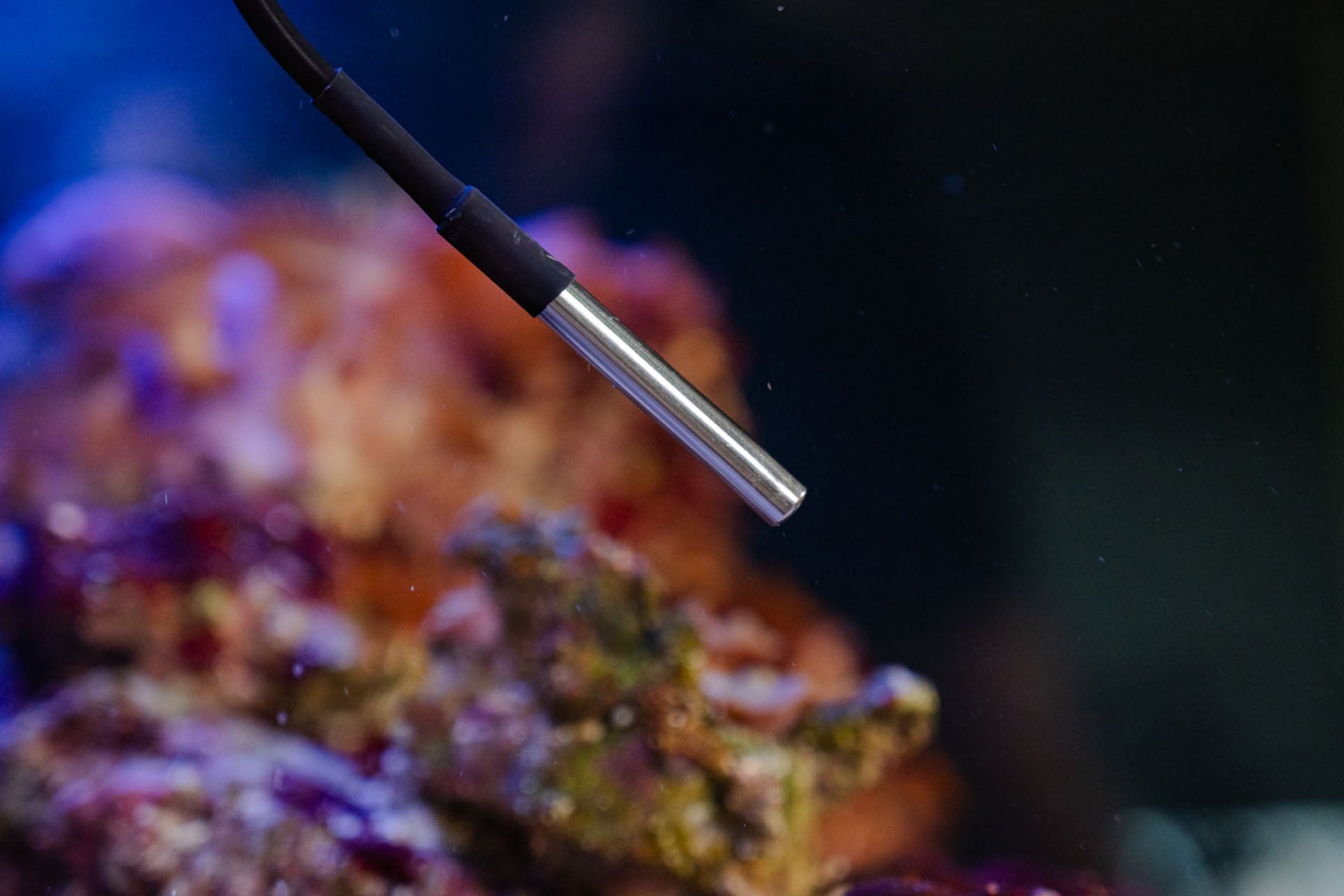

Monitorování teploty vody
Sledujte teplotu v akváriích, bazénech, kotlích, nádržích na vodu nebo jiných kapalinách pomocí přesného měření. The Pill by Shelly se připojí k vašim teplotním senzorům a odesílá data v reálném čase do aplikace Shelly Smart Control.
Lze jej využít pro automatizaci topných systémů. Při poklesu teploty může automaticky spustit čerpadla nebo topení a udržovat optimální podmínky. Ideální pro stabilizaci vodních ekosystémů, udržení příjemné teploty vody v bazénech a zvýšení energetické účinnosti.
Monitorování klimatu a skleníků
Ať už chcete udržovat zdravé vnitřní prostředí nebo vytvořit ideální podmínky pro růst rostlin, The Pill by Shelly poskytuje přesné údaje o teplotě a vlhkosti pomocí senzorů DS18B20 nebo DHT22.
Měření v reálném čase v aplikaci Shelly Smart Control umožňuje automatizovat HVAC systémy, termostaty, zvlhčovače nebo ventilaci skleníku. Udržujte příjemné prostředí v interiéru a stabilní podmínky pro vaše rostliny pomocí jednoho kompaktního monitorovacího centra.

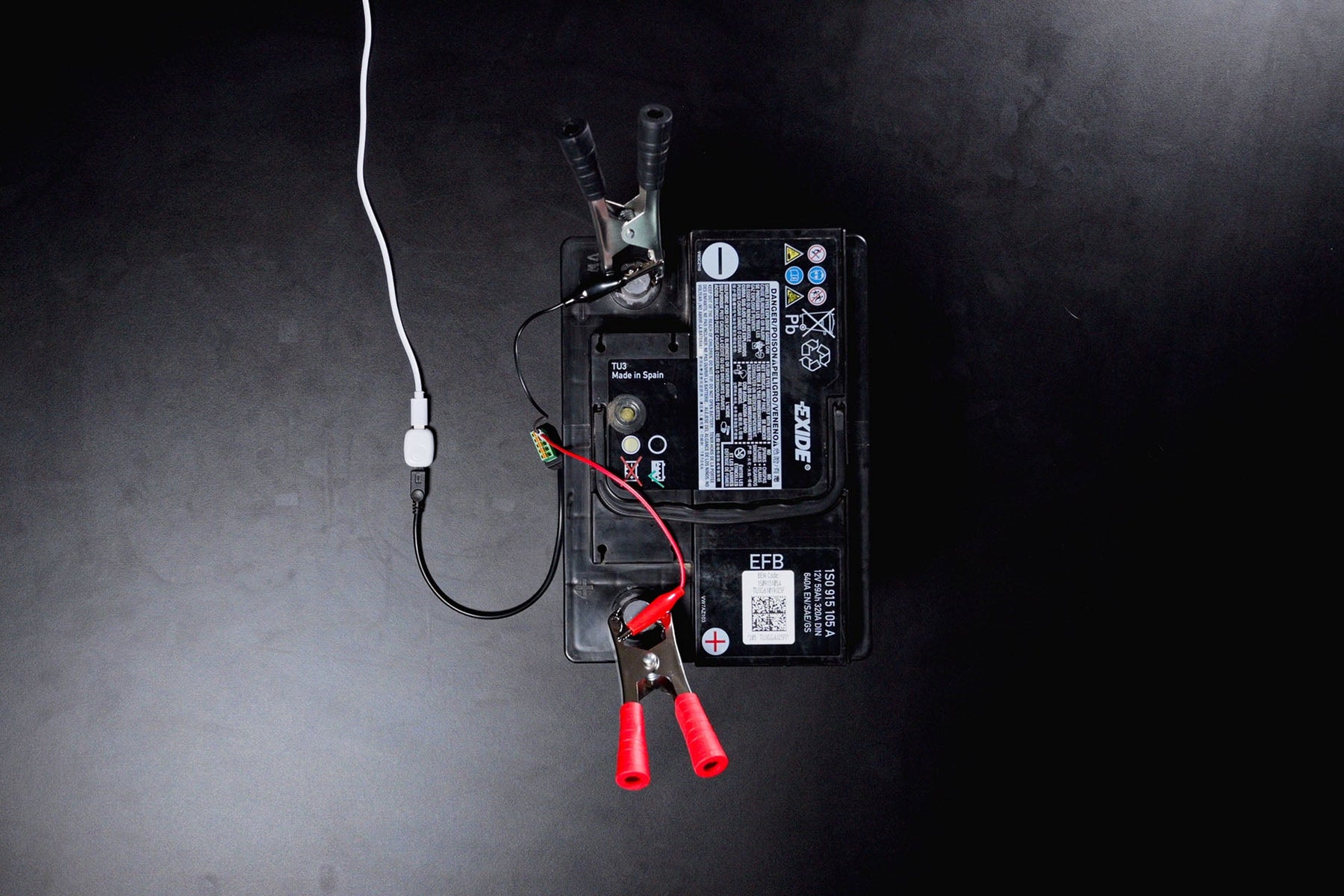

Monitorování napětí bateriových systémů
I malé změny napětí mohou u bateriově napájených systémů ovlivnit výkon a spolehlivost. Pomocí Analog Add-on se The Pill by Shelly připojí k napěťovým senzorům a poskytuje přesné údaje v reálném čase, ať už jde o 3,7 V, 4,2 V, 12 V, 24 V nebo jiné nízkonapěťové zdroje.
Jakmile dojde ke změně hodnot, data se okamžitě odešlou do aplikace Shelly Smart Control. Díky tomu můžete reagovat ještě před vznikem problémů s napájením. Udržujte baterie, UPS jednotky a záložní systémy stabilní a v provozu po delší dobu.

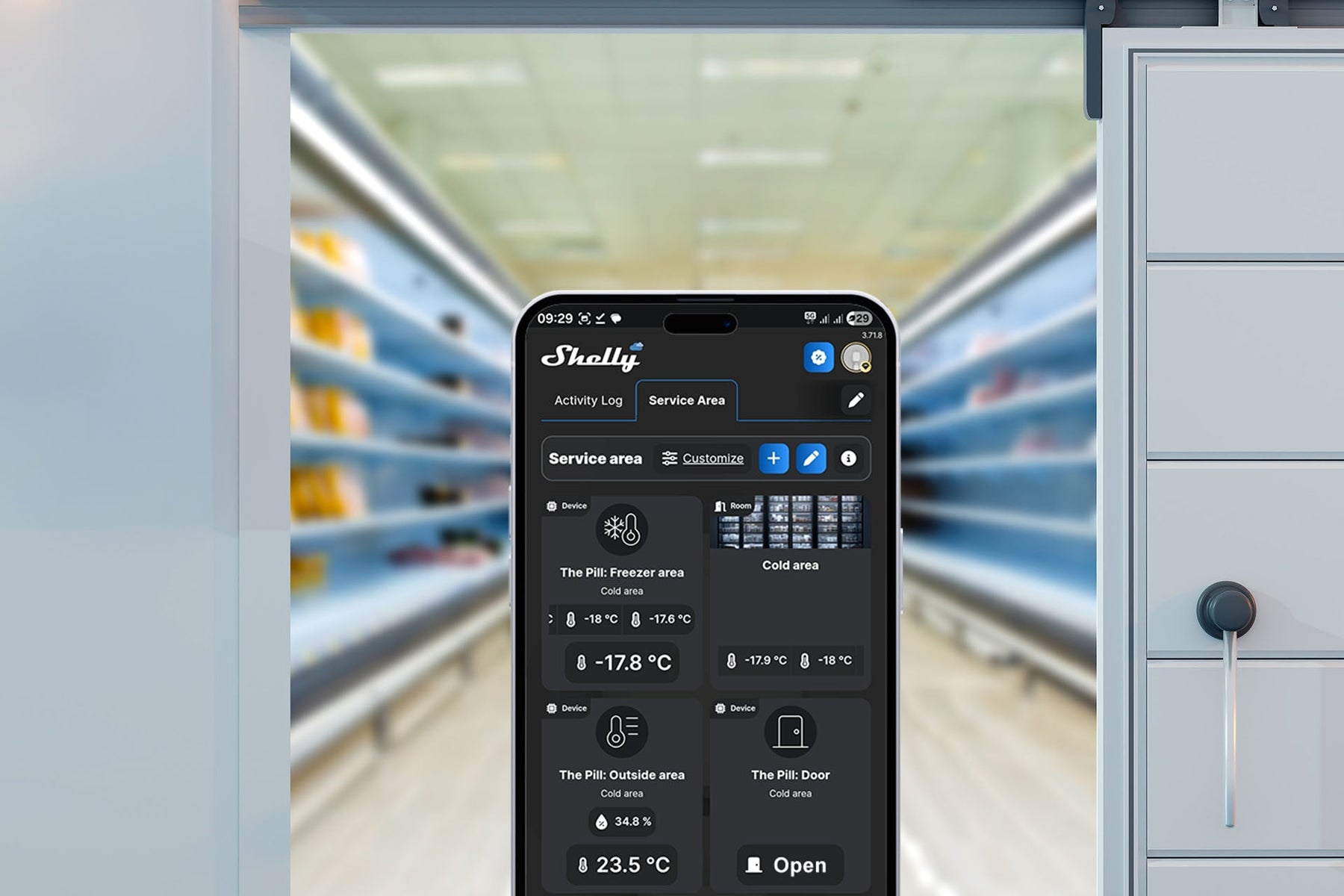

Flexibilní automatizace pro jedinečné projekty
Každá chytrá instalace má vlastní logiku. S The Pill by Shelly si můžete vytvořit automatizaci přesně podle svých potřeb. Díky rozsáhlým možnostem skriptování a flexibilním režimům periferií se snadno přizpůsobí konkrétním senzorům, akčním členům i pracovním postupům.
Od domácí automatizace na míru až po vlastní řídicí systém pro firmy. The Pill nabízí svobodu experimentovat, ladit nastavení a realizovat jedinečné nápady.
Vlastnosti
- Duální konektivita Wi-Fi a Bluetooth pro univerzální komunikaci
- Napájení přes USB-C pro bezpečnou a snadnou instalaci při 5 V v jakémkoliv prostředí
- Integrovaná Bluetooth Gateway pro komunikaci s blízkými zařízeními
- Funkce Shelly Gen3 včetně lokálních akcí, skriptování a virtuálních komponent pro kompletní řízení automatizace
- Čtečka senzorů pro měření teploty, vlhkosti a dalších environmentálních dat s cloudovým ukládáním a statistikami
- Pokročilá automatizace a integrace pomocí MQTT, WebSocket, HTTP a virtuálních zařízení
- Rozšiřitelná konstrukce pomocí add-on modulů pro digitální I/O, analogové měření a vysoce přesné měření napětí
- Konfigurovatelné režimy periferií podporující širokou škálu externích modulů a rozšíření
- Vysoce přesné analogové měření pro sledování DC napětí až do 30 V pomocí externího add-onu
- Tři konfigurovatelné digitální I/O pro přímé řízení logických úrovní a propojení se systémy
| Parametr | ▼ |
|---|---|
| Fyzické vlastnosti | |
| Rozměry (V × Š × H) | 26 × 19,95 × 8,5 mm |
| Hmotnost | 3 g |
| Materiál krytu | Plast |
| Barva krytu | Bílá |
| Prostředí | |
| Provozní teplota okolí | -20 až 40 °C |
| Vlhkost | 30 % až 70 % RH |
| Napájení | |
| Napájení | 5 V⎓ (USB Type-C) |
| Spotřeba energie | < 1 W |
| Vstupy | |
| Spouštěcí napětí digitálních vstupů | Aktivní LOW Trigger low < 0,83 V Trigger high > 2,48 V |
| Maximální napětí digitálních vstupů | 3,3 V |
| Výstupy | |
| Maximální spínací napětí | 3,3 V (logická úroveň) |
| Maximální spínací proud | 20 mA |
| Senzory | |
| Voltmetr (DC) | 0 až 2,5 V (integrovaný), 0 až 30 V (vyžaduje externí Add-on) |
| Přesnost voltmetru | ±(2 % + 5d) |
| Interní teplotní senzor | Ne |
| Podporované externí senzory | 1× DHT22, až 5× DS18B20 |
| Připojení | |
| Wi-Fi protokol | 802.11 b/g/n |
| Wi-Fi RF pásmo | 2401 až 2483 MHz |
| Maximální RF výkon Wi-Fi | < 20 dBm |
| Dosah Wi-Fi | Až 30 m v interiéru a 50 m venku (závisí na podmínkách) |
| Bluetooth protokol | BLE 4.2 |
| Bluetooth RF pásmo | 2402 až 2480 MHz |
| Maximální RF výkon Bluetooth | < 10 dBm |
| Dosah Bluetooth | Až 10 m v interiéru a 30 m venku (závisí na podmínkách) |
| Jednotka | |
| CPU | Shelly ESP32 C3 (ESP-Shelly-C38F) |
| Flash paměť | 8 MB |
| Firmware | |
| Počet plánů | 20 |
| Webhooky (URL akce) | 20, každá s 5 URL |
| Skriptování | Ano |
| MQTT | Ano |
| Šifrování | Ano |
| Kompatibilita | Kabelový adaptér 3,5mm jack (součást balení), splitter 1 až 5 pro 3,5mm jack, teplotní senzor DS18B20 s 3,5mm jackem |
| Podporované add-ony | 5-terminal Add-on, SSR Add-on, Analog 0-30V Add-on |
Podpora
Parametry
| Wi-Fi | ano |
|---|---|
| Bluetooth | ano |
| Barva | Bílá |
