Shelly Pro RGBWW PM - Modul řízení LED pásků 12/24V (LAN, Wi-Fi, Bluetooth)
Shelly Pro RGBWW PM je modul pro montáž na DIN lištu s pěti kanály a integrovaným měřením spotřeby energie. Umožňuje nezávislé ovládání až pěti LED pásků.
VícePopis
Shelly Pro RGBWW PM je modul pro montáž na DIN lištu s pěti kanály a integrovaným měřením spotřeby energie. Umožňuje nezávislé ovládání až pěti LED pásků.
Shelly Pro RGBWW PM je modul pro chytré řízení LED osvětlení, který se snadno instaluje na rozvodnou lištu (DIN). Umožňuje plynulé stmívání a nezávislé ovládání až pěti světelných výstupů – od plně barevných LED pásků (RGB) po nastavitelné bílé světlo (teplota 2700–6500 K). Uživatel tak může jednoduše měnit atmosféru místnosti – nastavovat režimy „večerní relax“, „práce“ či „romantické osvětlení“ – a to jak přes mobilní aplikaci, tak ručně pomocí tlačítek. Vestavěný měřič energie zároveň sleduje napětí, proud a výkon každého kanálu, takže máte vždy přehled o skutečné spotřebě a můžete eliminovat zbytečné plýtvání. Díky integrovaným ochranným funkcím (ochrana proti přepětí, nadproudu či zkratu) je provoz bezpečný i při vyšším zatížení.
Zařízení může pracovat autonomně v místní síti Wi-Fi i v cloudu Shelly, takže jej lze ovládat na dálku přes internet. Nepotřebujete k tomu žádný centrální hub – veškeré ovládání probíhá přímo z mobilní aplikace Shelly Smart Control nebo webového rozhraní, případně hlasovými asistenty (např. Amazon Alexa, Home Assistant). Modul navíc podporuje funkci Wi-Fi extender a BLE brány, což znamená, že dokáže zesilovat Wi-Fi signál a zároveň fungovat jako přístupový bod pro Bluetooth senzory. Tyto vlastnosti umožňují snadné nasazení Shelly Pro RGBWW PM do širších automatizačních systémů, kde slouží k pohodlnému a úspornému ovládání osvětlení.
Klíčové vlastnosti
Montáž na DIN lištu – kompaktní provedení pro rychlou instalaci v rozvaděči.
5 kanálů pro LED pásky – pět nezávislých výstupů pro řízení barevného (RGB) i nastavitelného bílého osvětlení.

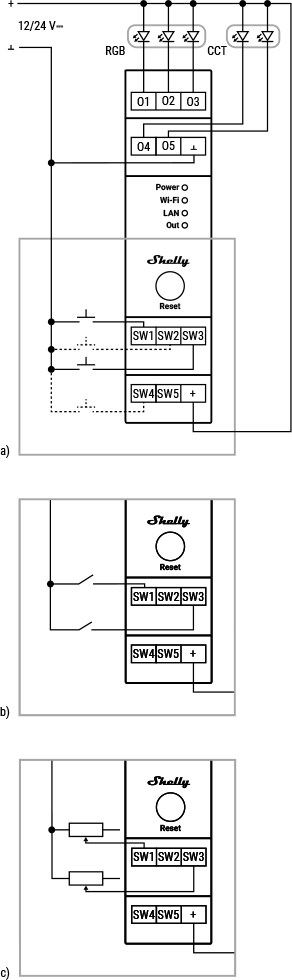

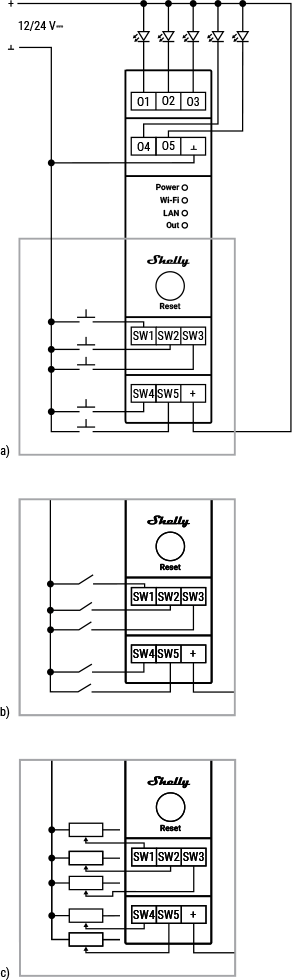

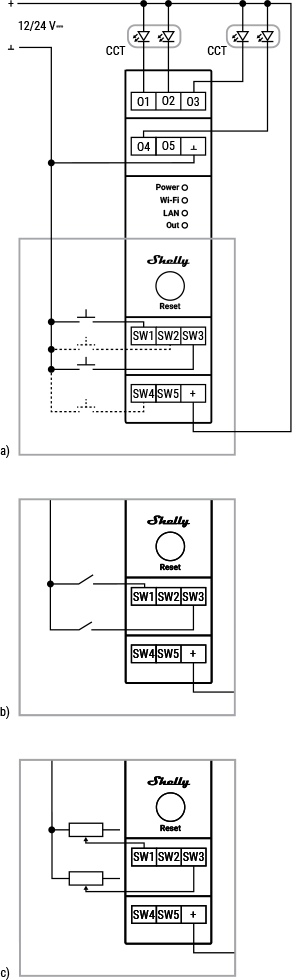

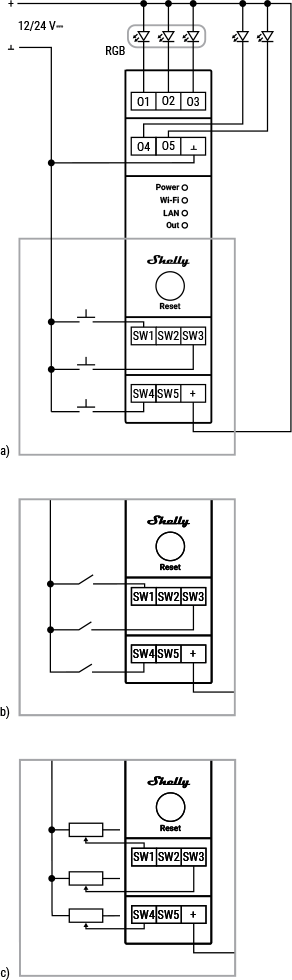

Podpora více režimů osvětlení – mód RGB+CCT, CCT×2, RGB+2× osvětlení nebo 5× samostatných světelných okruhů.
Měření spotřeby – integrovaný měřič (voltmetr a ampérmetr) pro přehlednou kontrolu napětí, proudu a výkonu.
Připojení přes LAN/Wi-Fi/Bluetooth – 1× RJ45 Ethernet, Wi-Fi 802.11b/g/n (2,4 GHz) i Bluetooth 4.2 (BLE).
Wi-Fi extender & BLE brána – modul může zesilovat bezdrátový signál a fungovat jako převodník mezi Bluetooth a Wi-Fi.
Skriptování a plánování – možnost vytvářet automatizované scény, časové rozvrhy a rutin pro zapínání/vypínání či změnu jasu a barev.
Zabezpečení – vestavěné ochrany proti přetížení, přepětí a zkratu pro bezpečný provoz.
Kompatibilita a snadné ovládání – bez nutnosti externího hubu; ovládáno přes mobilní aplikaci Shelly nebo hlasové asistenty (Alexa, Home Assistant apod.).
| Specifikace | ▼ |
|---|---|
| Fyzické | |
| Rozměry (V׊×H) | 94 × 19 × 69 ±0,5 mm |
| Hmotnost | 61 g |
| Maximální utahovací moment svorek | 0,4 Nm |
| Průřez vodičů (zelený konektor) | 0,5 až 2,5 mm² (plný, lankový, dutinka) |
| Průřez vodičů (modré konektory) | 0,5 až 1,5 mm² (plný, lankový, dutinka) |
| Odizolovaná délka vodiče (zelený konektor) | 6 až 7 mm |
| Odizolovaná délka vodiče (modré konektory) | 5 až 6 mm |
| Montáž | DIN lišta |
| Materiál krytu | Plast |
| Barva krytu | Žlutá |
| Provozní podmínky | |
| Provozní teplota okolí | -20 až 40 °C |
| Relativní vlhkost | 30 až 70 % RH |
| Elektrické | |
| Napájení | 12–24 V DC |
| Vlastní spotřeba | < 1,5 W |
| Vnější jištění | 16 A, charakteristika B nebo C, 6 kA, třída 3 |
| Max. spínané napětí | 24 V DC |
| Max. spínaný proud | 16 A |
| Max. řídicí proud (celkem / kanál) | 16 A / 6 A |
| Teplotní rozsah CCT | 2700–6500 K (výchozí), volitelně 1000–10000 K |
| Senzory a měření | |
| Voltmetr (DC) | 12–24 V ±10 % |
| Přesnost voltmetru | ±5 % |
| Ampérmetr (DC) | 0–5 A ±10 % |
| Přesnost ampérmetru | ±5 % |
| Měřené veličiny | Aktivní a zdánlivý výkon a energie, účiník, základní složky výkonu |
| Ukládání měření | Ne |
| Vnitřní teplotní senzor | Ano |
| Bezdrátové připojení | |
| Wi‑Fi protokol | 802.11 b/g/n |
| Frekvenční pásmo Wi‑Fi | 2401–2495 MHz |
| Výstupní výkon Wi‑Fi | < 20 dBm |
| Dosah Wi‑Fi | až 30 m v interiéru, 50 m v exteriéru |
| Bluetooth protokol | 4.2 |
| Frekvenční pásmo BT | 2400–2483,5 MHz |
| Výstupní výkon BT | < 4 dBm |
| Dosah BT | až 10 m v interiéru, 30 m v exteriéru |
| Řídicí jednotka | |
| CPU | ESP32‑D0WDQ6 |
| Taktovací frekvence | 40 MHz |
| Flash paměť | 8 MB |
| Funkce firmwaru | |
| Počet plánů | 20 |
| Webhooky (URL akce) | 20 (až 5 URL na každý webhook) |
| Skriptování | Ano |
| MQTT | Ano |
| Šifrování | Ano |
| Pokročilé plánování | Ano |
| KVS úložiště (klíč–hodnota) | Ano |
| Svorky | Vodiče | ||
|---|---|---|---|
| + | Kladný pól napájení 12/24 V⎓ | + | Kladný vodič (12–24 V⎓) |
| ⊥ | Záporný pól napájení 12/24 V⎓ (zem) | ⊥ | Zemnicí vodič |
| SW1 | – Řídí O1 (Světla × 5) – Řídí O1, O2, O3 (RGB a CCT, RGB a světla × 2) – Řídí O1 a O2 (CCT × 2) | ||
| SW2 | – Řídí O2 (Světla × 5) – Řídí O1, O2, O3 (RGB a CCT, stmívání 2 tlačítky) – Řídí O1 a O2 (CCT × 2, stmívání 2 tlačítky) – Odpojeno (RGB a světla × 2) | ||
| SW3 | – Řídí O3 (Světla × 5) – Řídí O4 a O5 (RGB a CCT) – Řídí O4 (RGB a světla × 2) – Řídí O3 a O4 (CCT × 2) | ||
| SW4 | – Řídí O4 (Světla × 5) – Řídí O4 a O5 (RGB a CCT, stmívání 2 tlačítky) – Řídí O5 (RGB a světla × 2) – Řídí O3 a O4 (CCT × 2, stmívání 2 tlačítky) | ||
| SW5 | – Řídí O5 (Světla × 5) – Odpojeno (RGB a CCT, RGB a světla × 2, CCT × 2) | ||
| O1 | – Světlo 1 (Světla × 5) – Červená (RGB a CCT, RGB a světla × 2) – CCT1 teplá bílá (CCT × 2) | ||
| O2 | – Světlo 2 (Světla × 5) – Zelená (RGB a CCT, RGB a světla × 2) – CCT1 studená bílá (CCT × 2) | ||
| O3 | – Světlo 3 (Světla × 5) – Modrá (RGB a CCT, RGB a světla × 2) – CCT2 teplá bílá (CCT × 2) | ||
| O4 | – Světlo 4 (Světla × 5) – CCT teplá bílá (RGB a CCT) – Světlo 1 (RGB a světla × 2) – CCT2 studená bílá (CCT × 2) | ||
| O5 | – Světlo 5 (Světla × 5) – CCT studená bílá (RGB a CCT) – Světlo 2 (RGB a světla × 2) – Nepoužito (CCT × 2) |
Podpora
Obsah balení
- 1 × Shelly Pro RGBWW PM
Parametry
| Wi-Fi | ano |
|---|---|
| Bluetooth | ano |
| Ethernet | ano |
| Funguje samostatně | Ano |
| Kompatibilní platformy | Alexa, Google Home, SmartThings |
| Montáž | DIN lišta |
| Funkce | Gateway pro Shelly BLU senzory, Měření spotřeby energie, Ochrana proti přetížení, Ovládání na dálku, Plánované časovače, Scénáře automatizace |
| Počet kanálů | 5 |
| Maximální výkon (A) | 16 |
