Jeden extender připojí až 4 cílové systémy; řetězením až pěti těchto extenderů můžete spravovat až 20 počítačů z jediné webové konzole. Extender zprostředkuje sdílení obrazu a ovládání klávesnice a myši mezi více počítači a umožňuje monitorovat stav i ovládat napájení (ATX) všech připojených zařízení. PiKVM Switch Multiport Extender se snadno instaluje (plug-and-play) a je kompatibilní s modely PiKVM V4 Plus, V3, V2 a V1 (nepodporuje V4 Mini).

Vlastnosti

Ovládání 4 počítačů jedním extenderem: Každý PiKVM Switch Multiport Extender umožňuje ovládat až 4 cílové počítače (KVM cíle) současně.
Integrované přepínání v rozhraní: Přepínání mezi připojenými počítači probíhá přímo ve známém webovém rozhraní PiKVM, které nyní podporuje ovládání více systémů zároveň.
Stavové LED indikátory: Multifunkční LED diody poskytují přehled v reálném čase – signalizují připojená zařízení, zvolený aktivní port a celkový provozní stav přepínače.
Rychlé přepínání obrazu: Pokročilá funkce emulace monitoru (HDMI dummy plug) umožňuje velmi rychlé přepnutí videa mezi ovládanými počítači.
Automatické aktualizace a EDID: Při aktualizaci softwaru PiKVM se firmware přepínače (a všech řetězených jednotek) aktualizuje automaticky, což zajišťuje jednotné verze a vyšší stabilitu systému. Každý video vstup má navíc vlastní konfiguraci EDID a umožňuje úplnou kontrolu nad stavem připojení na daném portu.
Připraven k použití: Balení obsahuje napájecí zdroj, 4× ATX adaptéry pro ovládání napájení/AUX, montážní držáky a všechny potřebné kabely pro okamžité zprovoznění zařízení.

Rozhraní a konektory

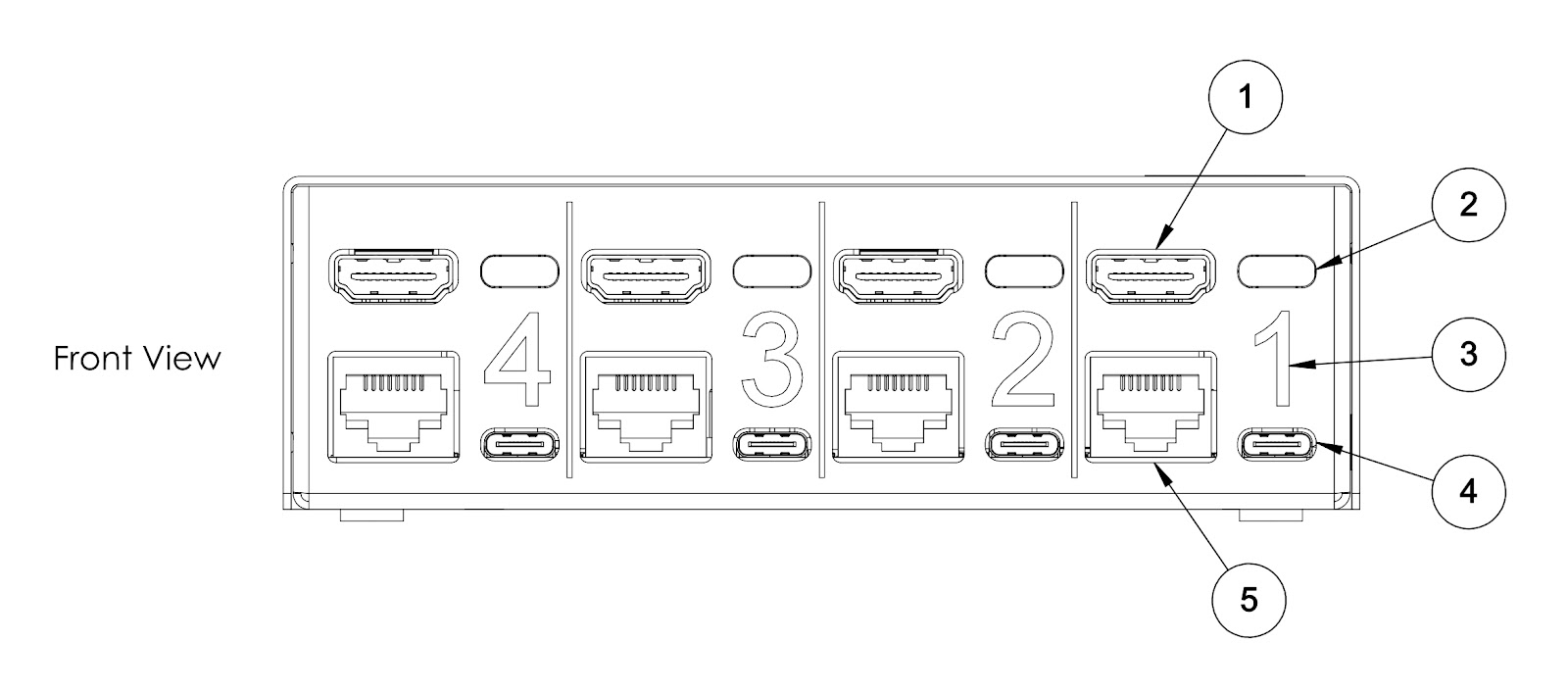

Čelní strana PiKVM Switch Multiport Extenderu nabízí porty pro připojení až čtyř cílových počítačů. Ke každému portu přísluší HDMI vstup pro video, USB-C (OTG) port pro emulaci klávesnice a myši a RJ45 port pro ATX ovládání napájení. Každý port je označen číslem (1–4) a stavová LED dioda u každého indikuje aktivitu a připojení.

1) HDMI vstupní port
2) Multifunkční stavová LED
3) Číslo portu

4) USB 2.0 OTG konektor
5) RJ45 port pro ATX ovládání

Zadní strana extenderu obsahuje konektory pro propojení s PiKVM a pro řetězení více jednotek. Nachází se zde HDMI výstup (uplink) do PiKVM a HDMI vstup (downlink) pro případné připojení dalšího extenderu. Dále zde najdeme napájecí vstup 12 V (a odpovídající napájecí výstup pro další jednotku) a dvojici USB-C portů pro spojení s PiKVM – jeden pro řídicí rozhraní (CTL) a druhý pro emulaci úložiště (OTG). Nechybí ani indikační LED pro uplink/downlink, tlačítka Reset a Boot a kontrolka napájení.

6) HDMI výstupní port do PiKVM
7) Multifunkční stavová LED (Uplink)
8) Napájecí vstup 12V, 0,5A
9) HDMI vstupní port z jiného přepínače
10) Multifunkční stavová LED (Downlink)
11) Napájecí vstup do jiného přepínače
12) USB řídicí port do PiKVM

13) Tlačítko reset
14) USB OTG port do PiKVM
15) LED indikátor aktivity (žlutý)
16) Tlačítko Boot
17) LED indikátor napájení (zelený)
18) USB řídicí port do jiného přepínače
19) USB OTG port do jiného přepínače

Specifikace	▼
Napájecí vstup	12 V DC, 0,5 A (konektor 5,5 × 2,1 mm) – napájecí adaptér je součástí
Max. spotřeba	až 6 W (při plné zátěži)
Watchdog	Vestavěný hardware watchdog
Video vstupy	4 × HDMI (video z cílových PC, max. rozlišení 1920 × 1200@60 Hz, vč. podpory audio)
USB (k PC)	4 × USB-C 2.0 OTG (emulace klávesnice a myši pro cílový počítač)
ATX ovládání	4 × RJ45 (pro připojení k základní desce PC – ovládání napájení/reset/AUX)
HDMI výstup (uplink)	1 × HDMI (výstupní video port do PiKVM jednotky)
HDMI vstup (downlink)	1 × HDMI (vstupní video port pro připojení dalšího extenderu)
USB-C (řídicí)	1 × USB-C (CTL) pro spojení s PiKVM (řídicí komunikace přepínače)
USB-C (datový)	1 × USB-C (OTG) pro přenos dat z PiKVM (virtuální úložiště, externí média)
Podporované rozlišení	až 1920 × 1200 @ 60 Hz
Audio	Podpora záznamu zvuku přes HDMI (audio capture)
Provozní teplota	0 °C až 50 °C
Skladovací teplota	-20 °C až 60 °C
Rozměry	121 × 137 × 44 mm
Hmotnost	cca 0,6 kg
Kompatibilita	PiKVM V4 Plus, V3, V2, V1 (vyžaduje samostatné PiKVM zařízení; nekompatibilní s PiKVM V4 Mini)
