Suptronics - X1501 CM5 IO board 2×M.2, 2,5 GbE
X1501 je kompaktní a výkonná deska pro CM5 s duální konektivitou Ethernet a podporou M.2 NVMe.
Více
Popis
X1501 je kompaktní a výkonná deska pro CM5 s duální konektivitou Ethernet a podporou M.2 NVMe.
X1501 je IO deska navržená speciálně pro Raspberry Pi Compute Module 5 (CM5). Nabízí 1GbE a 2,5GbE Ethernet, dva plnohodnotné sloty M.2 NVMe a širokou škálu periferií v ultrakompaktním provedení. Usnadňuje vývoj systémů a umožňuje rychlou integraci běžně dostupných komponent, jako jsou Raspberry Pi HATy nebo M.2 SSD.
Rozložení konektorů podél jedné hrany desky zjednodušuje návrh krytů. Deska je vhodná jak pro vývoj, tak i pro koncová embedded řešení.
Vlastnosti
Kompaktní rozměry 87 × 88 × 25 mm
Duální Ethernet: 1GbE s PoE+ a rychlý 2,5GbE port
2× slot M.2 2280 NVMe (až 2× 4TB, PCIe 2.0 5Gbps, velikosti 2280, 2242, 2230)
2× HDMI 2.0 s podporou 4K
2× MIPI DSI/CSI-2 (22pinové, rozteč 0,5 mm)
Podpora HAT+ a stávajících HAT modulů
Slot pro microSD pro variantu CM5 Lite
Tlačítko napájení
Zásuvka pro baterii RTC (CR1220)
Konektor pro PWM ventilátor
Port USB-C pro napájení a nahrávání OS
Nastavitelné propojky (např. deaktivace Wi-Fi)
Přehledné rozmístění konektorů pro snadné zabudování

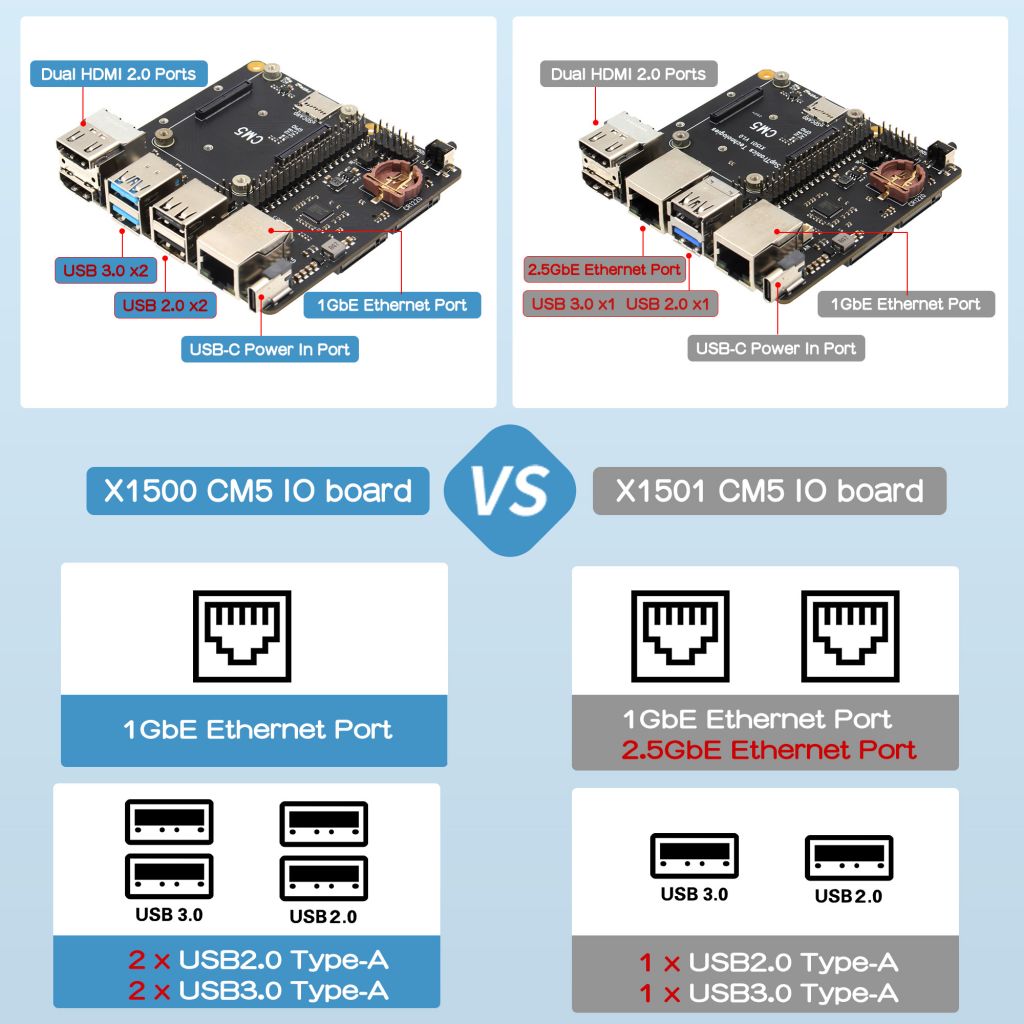

| Specifikace | X1500 | X1501 |
|---|---|---|
| Kompatibilita | Raspberry Pi CM5 | Raspberry Pi CM5 |
| Ethernet port 1GbE | ✔ | ✔ |
| Ethernet port 2,5GbE | ❌ | ✔ |
| Napájecí port USB-C | ✔ | ✔ |
| USB-A porty | 2× USB2.0 Type-A 2× USB3.0 Type-A | 1× USB2.0 Type-A 1× USB3.0 Type-A |
| Duální slot M.2 2280 NVMe SSD | ✔ | ✔ |
| Duální HDMI 2.0 porty | ✔ | ✔ |
| Duální MIPI DSI/CSI-2 konektory | ✔ | ✔ |
| Slot pro microSD kartu | ✔ | ✔ |
| Tlačítko napájení | ✔ | ✔ |
| Zásuvka pro RTC baterii | ✔ | ✔ |
| 4pinový PWM ventilátorový konektor | ✔ | ✔ |
| Podpora Hailo-8 AI akcelerátoru | ✔ | ✔ |
| PoE header | ✔ | ✔ |
| 40pinový GPIO header | ✔ | ✔ |
| 12pinový konfigurovatelný header J2 | ✔ | ✔ |
| Propojky pro CAM/DISP1 (J6) | ✔ | ✔ |
| Odpovídající kryt | X1500-C1 | X1500-C1 |
| Odpovídající chladič | C519 | C519 |
Obsah balení
- 1 × X1501 IO Board
- 2 × M.2-A1 Prodlužující deska pro SSD
- 2 × 2,54 mm propojka
- 6 × Šroub M2×3
Parametry
| Kompatibilita | Compute Module 5 |
|---|
